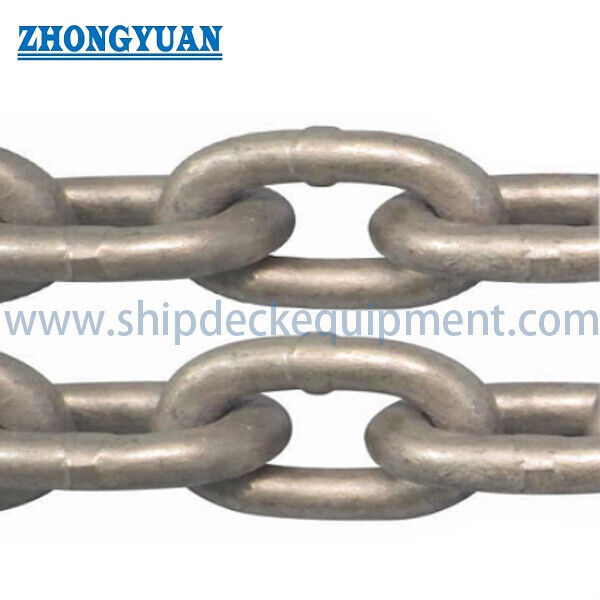

Xích tròn hàn tiêu chuẩn Na Uy cho ứng dụng hàng hải và công nghiệp

Chuỗi liên kết tròn hàn tiêu chuẩn Na Uy cho các ứng dụng hàng hải và công nghiệp

Tổng quan sản phẩm

Chuỗi dây chuyền nối tròn hàn tiêu chuẩn Na Uy được cung cấp cho loạt kích thước thường được bán trên thị trường như một chuỗi mẫu Na Uy, với đường kính thanh danh nghĩa từ 3,5 mm đến 19 mm.Chuỗi bao gồm các liên kết thép tròn được hình thành và hàn thành các chiều dài liên tụcNó được thiết kế để sử dụng trên biển, đánh bắt cá, nông nghiệp, lâm nghiệp, treo, kết nối, rào cản và dịch vụ công nghiệp khi hình học liên kết và cơ sở tải được chỉ định phù hợp.

Dữ liệu được cung cấp cung cấp kích thước liên kết, trọng lượng đơn vị, tải trọng ngắt tham chiếu và chiều dài cung cấp tiêu chuẩn. Nó không xác định số tiêu chuẩn NS chính xác, chất lượng vật liệu, giới hạn tải trọng làm việc,tải trọng bằng chứng, điều kiện xử lý nhiệt hoặc chứng nhận chuỗi nâng. do đó, tải trọng phá vỡ tham chiếu không được coi là một WLL.hoặc ứng dụng truyền hiệu chỉnh yêu cầu một tiêu chuẩn được xác nhận riêng biệt, cấp, chế độ kiểm tra bằng chứng, đánh dấu và phạm vi chứng chỉ.

Thông số kỹ thuật nhanh

• Loại sản phẩm: Chuỗi liên kết tròn được hàn bằng chốt flash → các liên kết khóa linh hoạt cho kết nối chung, treo và dịch vụ tiện ích.
• Độ kính thanh danh nghĩa: 3,5 ≈ 19 mm → bao gồm chuỗi tiện ích nhẹ thông qua kích thước chung lớn hơn.
• Chiều dài liên kết bên trong: 18?? 57 mm → ảnh hưởng đến khớp nối, khả năng kết nối và số lượng các liên kết mỗi mét.
• Chiều rộng liên kết bên trong: 5,527 mm → nên được kiểm tra với móc, xiềng xích, chân và các thành phần kết nối khác.
• Trọng lượng đơn vị: 0,25 ≈ 8,00 kg / m → hỗ trợ xử lý, đóng gói, vận chuyển và tính toán tổng khối lượng lắp ráp.
• Trọng lượng phá vỡ tham chiếu: 500 ≈ 14 000 kgf từ bảng cung cấp → chỉ giá trị tham chiếu cuối cùng, không phải là WLL được tuyên bố.
• Kết thúc bề mặt: Màu sắc tự nhiên, galvanized điện, galvanized nóng, hoặc sơn → chọn theo tiếp xúc ăn mòn và phù hợp kích thước.
• Định dạng cung cấp: Chiều dài cắt tiêu chuẩn 30-100 m tùy thuộc vào kích thước → chiều dài tùy chỉnh, liên kết cuối cùng và bao bì nên được xác nhận trước khi báo giá.

Các thông số kỹ thuật chính

Đánh giá tải và mục đích sử dụng

• Trọng lượng phá vỡ là lực tham chiếu mà ở đó một mẫu thử nghiệm dự kiến sẽ thất bại; nó không phải là tải trọng hoạt động được phép và không được sử dụng trực tiếp như WLL.
• Không có giới hạn tải làm việc, yếu tố an toàn, tải chống, lớp chuỗi, điều kiện xử lý nhiệt hoặc tiêu chuẩn chấp nhận đã được cung cấp cho loạt này.
• Sản phẩm tiêu chuẩn nên được coi là một chuỗi liên kết hàn chung, trừ khi thông số kỹ thuật mua xác định một nhiệm vụ nâng, trói hoặc chịu tải được chứng nhận.
• Đối với dịch vụ nâng trên cao hoặc dây chuyền, hãy trích dẫn một thông số kỹ thuật riêng biệt cho dây chuyền nâng nêu tiêu chuẩn, loại, WLL, thử nghiệm chống vỡ, thử nghiệm vỡ, khả năng truy xuất, đánh dấu,và giấy chứng nhận kiểm tra.
• Đối với việc sử dụng bánh răng xoắn, bánh xe túi, nâng hoặc truyền tải, độ cao liên kết, độ khoan dung kích thước, hiệu chuẩn, độ cứng và khả năng tương thích bánh xe phải được xác nhận;Các kích thước được cung cấp một mình không xác định sự phù hợp của hệ thống truyền tải.

Hướng dẫn lựa chọn và điều tra

Bước 1: Xác nhận đường kính thanh danh nghĩa và chiều dài / chiều rộng liên kết bên trong cần thiết từ bản vẽ của khách hàng, mẫu tham chiếu, móc giao phối, xích, chân hoặc phụ kiện.

Bước 2: Chỉ định mức thuế thực tế: sử dụng chung, đánh bắt cá, nông nghiệp, lâm nghiệp, treo, rào cản, an toàn, truyền, trói hoặc nâng.Các nhiệm vụ tải trọng cần một thông số kỹ thuật riêng biệt.

Bước 3: Xác nhận chất lượng vật liệu, xử lý nhiệt, WLL hoặc tải trọng bằng chứng cần thiết, lực phá vỡ tối thiểu, dung sai kích thước, chấp nhận hàn và khả năng truy xuất sau khi đây là các yêu cầu của dự án.

Bước 4: Chọn màu tự sơn, galvanized điện, galvanized nóng, hoặc sơn kết thúc theo môi trường. xác nhận liệu độ dày lớp phủ có thể ảnh hưởng đến phù hợp thông qua lỗ, móc hoặc bánh xe.

Bước 5: Cung cấp tổng chiều dài, chiều dài cắt mỗi miếng, số lượng, yêu cầu kết nối cuối hoặc phù hợp, phương pháp đóng gói và liệu chuỗi được cung cấp lỏng, cuộn, gói hoặc đóng gói trong xô / vỏ.

Bước 6: Xác nhận phạm vi kiểm tra và tài liệu, đích giao hàng, thời gian giao hàng yêu cầu và cung cấp bản vẽ, mẫu hoặc ảnh khi yêu cầu sự tương thích chính xác với mẫu Na Uy.

Xây dựng

Thép tròn thanh. Các liên kết nối kết hình thành. Khớp hàn bằng dây chuyền.hoặc bao bì cụ thể

Sản xuất & Kiểm soát chất lượng

• Nhận dạng thép nhập và kiểm soát đường kính thanh nên phù hợp với chất lượng vật liệu được đặt hàng; mô tả chung ¢ sắt ¢ không đủ cho một chuỗi tải trọng.
• Việc hình thành liên kết nên kiểm soát chiều dài bên trong, chiều rộng bên trong, sự sắp xếp liên kết và xoắn để các liên kết liền kề kết nối mà không cần ràng buộc địa phương.
• hàn flash-butt nên tạo ra một khớp hoàn chỉnh xung quanh phần liên kết.
• Kiểm tra kích thước nên bao gồm đường kính thanh, độ cao / chiều dài bên trong, chiều rộng bên trong, chiều dài cắt tổng thể và trọng lượng đơn vị nếu được chỉ định.
• Kiểm tra trực quan các phần hàn và bề mặt liên kết nên xác định vết nứt, hợp nhất không hoàn chỉnh, vây sắc, không phù hợp quá mức và các khiếm khuyết lớp phủ có thể ảnh hưởng đến dịch vụ hoặc xử lý.
• Kiểm tra chứng minh, thử nghiệm vỡ, thử nghiệm độ cứng, xác minh vật liệu và chứng thực của bên thứ ba chỉ được sắp xếp khi được nêu trong thông số kỹ thuật mua hàng.
• Đăng galvanize nóng hoặc lớp phủ khác nên được lựa chọn với sự cân nhắc về tiếp xúc ăn mòn, tính liên tục của lớp phủ, khớp nối liên kết và sự tương thích kích thước với các phụ kiện kết hợp.

Các thuộc tính tùy chỉnh

• Cơ sở tiêu chuẩn: Mô hình kích thước Na Uy, số NS chính xác phải được xác nhận → bảng cung cấp không xác định một chỉ định tiêu chuẩn Na Uy có thể truy xuất.
• Loại chuỗi: Chuỗi liên kết tròn hàn → hình học được cung cấp là một mô hình liên kết tròn thông thường, không phải là một chuỗi liên kết tròn được xác nhận.
• Phạm vi kích thước: 3.5 / 5 / 6.5 / 8 / 10 / 11 / 13 / 16 / 19 mm → chọn theo hình học liên kết, nhiệm vụ dịch vụ và cơ sở tải cần thiết.
• Vật liệu: Thép carbon hoặc loại thép hợp kim phải được xác nhận → hóa học vật liệu và xử lý nhiệt phải phù hợp với nhiệm vụ yêu cầu.
• Quá trình hàn: Flash-butt hàn → quy trình hàn, chấp nhận hàn và phạm vi thử nghiệm phụ thuộc vào thông số kỹ thuật dự án.
• Phương pháp xử lý bề mặt: Màu sắc tự nhiên / galvanized điện / galvanized nóng / sơn → chọn môi trường ăn mòn và thông minh thành phần kết hợp.
• Dữ liệu tải: Trọng lượng phá vỡ tham chiếu từ bảng cung cấp → không phải là WLL và không đủ để xác định khả năng nâng.
• Chiều dài cung cấp: 30-100 m mỗi miếng tiêu chuẩn tùy thuộc vào kích thước → chiều dài cắt tùy chỉnh và bao bì có sẵn theo yêu cầu xác nhận.
• Kiểm tra: Kiểm tra của nhà sản xuất hoặc chứng kiến của bên thứ ba theo đơn đặt hàng → SGS hoặc kiểm tra khác không được bao gồm trừ khi được chỉ định.

Địa hình chuỗi & đường tải

End connection applies tensile force → Adjacent links rotate and bear against each other → Force passes through the curved link sections and welded joint → Flexible articulation follows the connection path → End fitting transfers the force to the connected equipment

Ứng dụng

Marine utility connections | Fishing and aquaculture support | Agricultural and forestry equipment | Barriers and suspension | General industrial assemblies | Non-lifting securing and connecting | Custom chain assemblies subject to duty confirmation

Kiểm tra & Chứng nhận

Kiểm tra và tài liệu có thể được sắp xếp theo nghĩa vụ đã đặt hàng, khả năng truy xuất nguồn gốc vật liệu, kế hoạch thử nghiệm và yêu cầu của khách hàng.báo cáo kích thước, giấy chứng nhận vật liệu, báo cáo lớp phủ, báo cáo thử nghiệm bằng chứng hoặc thử nghiệm phá vỡ và báo cáo nhân chứng của bên thứ ba khi được chỉ định.

Chứng chỉ: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Giấy chứng nhận thử nghiệm của nhà sản xuất chỉ có sẵn khi áp dụng cho thuế sản phẩm đã xác nhận, phạm vi kiểm tra và quy trình phê duyệt;không được cung cấp theo mặc định.

Hình vẽ & Ảnh

Câu hỏi thường gặp

Q1: Trọng lượng phá vỡ trong bảng có giống như giới hạn tải làm việc không?

A1: Không. Bảng cung cấp tải trọng phá vỡ tham chiếu bằng kgf. Một WLL yêu cầu một lớp chuỗi được xác định, yếu tố an toàn, yêu cầu kiểm tra, nhiệm vụ dự định và tiêu chuẩn áp dụng.Trọng lượng phá vỡ không được sử dụng trực tiếp như tải trọng hoạt động.

Q2: Chuỗi tiêu chuẩn Na Uy này có thể được sử dụng để nâng trên không?

A2: Không chỉ dựa trên bảng được cung cấp. Việc sử dụng nâng trên không đòi hỏi một chuỗi nâng được xác định riêng và được chứng nhận với chất lượng vật liệu xác nhận, xử lý nhiệt, WLL, tải độ chống,lực phá vỡ tối thiểu, đánh dấu, truy xuất nguồn gốc và tuân thủ tiêu chuẩn dây chuyền nâng áp dụng.

Q3: Những thông tin nào cần thiết để có một báo giá chính xác?

A3: Cung cấp đường kính danh nghĩa, chiều dài và chiều rộng liên kết bên trong, mục đích sử dụng, vật liệu hoặc chất lượng, kết thúc, tổng chiều dài và cắt, phụ kiện cuối, số lượng, cơ sở tải / thử nghiệm yêu cầu, phạm vi chứng chỉ,bao bì, đích, và bản vẽ hoặc mẫu khi yêu cầu sự tương thích chính xác.
