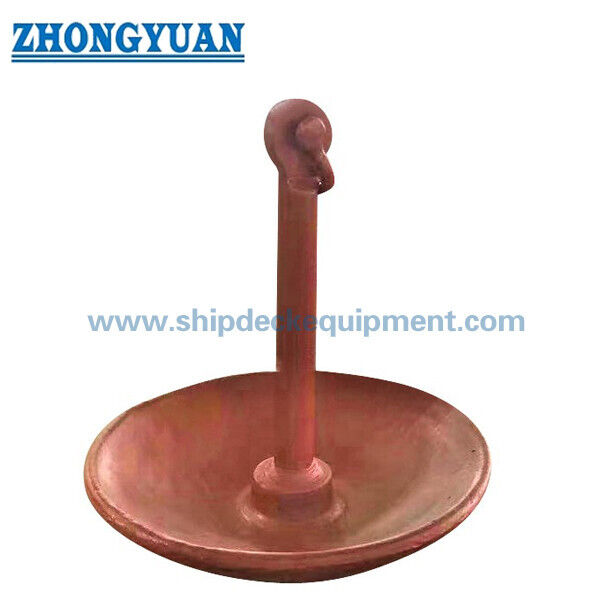

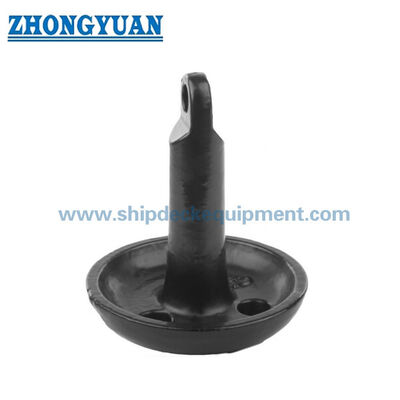

Ứng đậu nấm cho tàu nhỏ và tàu cẩu. Ồn sắt hoặc thép đúc, 50 500 kg

Mỏ neo nấm cho tàu thuyền nhỏ và phao tiêu | Gang hoặc thép đúc, 50–500 kg

Tổng quan sản phẩm

Mỏ neo nấm là loại mỏ neo đáy biển hình chuông, chủ yếu dùng cho bùn mềm hoặc phù sa, nơi đầu mỏ neo rộng có thể chìm xuống và dần dần ăn sâu dưới tác động lặp đi lặp lại của tải trọng neo ngang. Nó thường được lựa chọn cho tàu thuyền nhỏ, phao tiêu dẫn đường, phao tiêu đánh dấu, thuyền đèn hiệu, cấu trúc nổi nhẹ và các bố trí neo đậu trong vùng nước được bảo vệ khác, đòi hỏi một mỏ neo nhỏ gọn, cố định hoặc bán cố định.

Dòng kích thước được cung cấp bao gồm trọng lượng neo danh định từ 50 đến 500 kg và có thể được sản xuất bằng gang, thép đúc hoặc thép không gỉ theo đặc điểm kỹ thuật dự án đã được xác nhận. Việc lựa chọn cần xem xét mục đích sử dụng, điều kiện đáy biển, trọng tải tàu hoặc phao, độ sâu nước, dòng chảy, gió và sóng, hình học dây neo, khả năng tương thích của xích, bảo vệ chống ăn mòn, phương pháp xử lý và phạm vi kiểm tra cần thiết. Không nên chọn mỏ neo cố định chỉ dựa trên chiều dài thuyền hoặc trọng lượng mỏ neo.

Loại mỏ neo & Điều kiện phù hợp

Mỏ neo nấm phát huy hiệu quả giữ tốt nhất khi phần chuông có thể chìm và ăn sâu vào trầm tích kết dính mềm và dây neo tạo ra lực kéo chủ yếu theo góc thấp. Chúng không phải là giải pháp vạn năng cho đá, san hô, đất sét cứng đặc, sỏi thô hoặc những nơi mà phần chuông không thể xuyên qua hoặc giữ đúng hướng. Đối với các điểm neo đậu ngoài khơi, thiết bị dẫn đường công cộng hoặc dịch vụ quan trọng về an toàn, toàn bộ hệ thống mỏ neo, xích, khớp xoay, xích neo, dây neo, phao và dây buộc phải được thiết kế và phê duyệt như một hệ thống neo đậu duy nhất.

Thông số kỹ thuật nhanh

• Loại sản phẩm: Mỏ neo nấm → mỏ neo đáy biển hình chuông rộng cho neo cố định hoặc bán cố định ở đáy mềm.
• Dòng kích thước chính: 50 / 100 / 150 / 250 / 350 / 500 kg → phạm vi kích thước thương mại cho các dự án tàu thuyền nhỏ, phao và cấu trúc nổi nhẹ.
• Hướng dẫn riêng cho tàu thuyền nhỏ: M25 đến M500 tính bằng pound → dòng tham khảo do nhà cung cấp cung cấp, không được trộn lẫn trực tiếp với bảng kích thước 50–500 kg.
• Tùy chọn vật liệu: Gang, thép đúc hoặc thép không gỉ → mác cuối cùng, đặc điểm kỹ thuật đúc và dung sai ăn mòn cần được xác nhận trước khi sản xuất.
• Độ phù hợp đáy biển: Ưu tiên bùn mềm và phù sa → hiệu suất giữ phụ thuộc vào độ chìm, độ đặc của đáy và lực kéo neo góc thấp.
• Cấu trúc kết nối: Mắt neo tích hợp → khẩu độ mắt neo, kích thước xích, cấp xích và cấu hình khớp xoay cần được kiểm tra cùng nhau.
• Bảo vệ bề mặt: Mạ kẽm nhúng nóng, sơn bitum đen, hệ thống sơn hàng hải hoặc thép không gỉ đánh bóng → lựa chọn lớp phủ phụ thuộc vào vật liệu và môi trường sử dụng.
• Tài liệu: Chứng chỉ nhà sản xuất, hồ sơ vật liệu, báo cáo kích thước, báo cáo lớp phủ và khảo sát phân loại có thể được sắp xếp → chứng chỉ và phạm vi kiểm tra chính xác phải được thỏa thuận trong đơn hàng.

Thông số kỹ thuật chính

Hướng dẫn lựa chọn & Yêu cầu

Bước 1: Xác định mục đích sử dụng: neo cố định, neo phao bán cố định, neo tạm thời cho tàu thuyền nhỏ, hoặc sử dụng làm mỏ neo phụ / neo kéo.

Bước 2: Cung cấp thông tin chi tiết về tàu, phao hoặc cấu trúc nổi, bao gồm trọng tải hoặc sức nổi, kích thước chính, diện tích cản gió, khu vực hoạt động và chức năng giữ cần thiết.

Bước 3: Xác nhận loại đáy biển, độ sâu nước, biên độ thủy triều, dòng chảy, gió và sóng, và liệu có áp dụng các quy định neo đậu của cơ quan địa phương hoặc thuyền trưởng cảng hay không.

Bước 4: Xác nhận dòng sản phẩm và đơn vị yêu cầu: mỏ neo kích thước 50–500 kg hoặc mẫu tàu thuyền nhỏ dựa trên pound M25–M500; không trộn lẫn hai phạm vi này.

Bước 5: Xác nhận vật liệu, trọng lượng mỏ neo, khẩu độ mắt neo, kích thước và cấp xích, cấu hình xích neo / khớp xoay, dung sai ăn mòn và phương pháp xử lý.

Bước 6: Xác nhận xử lý bề mặt và phạm vi kiểm tra, bao gồm hệ thống phủ, yêu cầu mạ kẽm, chứng chỉ vật liệu, báo cáo kích thước, NDT, thử tải trọng hoặc khảo sát phân loại nếu cần.

Bước 7: Cung cấp số lượng, điểm giao hàng, thời gian giao hàng yêu cầu, bản vẽ dự án, bố trí neo đậu và ảnh tham khảo thực tế nếu có.

Cấu trúc

Thân mỏ neo hình chuông | Diện tích tiếp xúc đáy biển rộng | Trục trung tâm | Mắt neo tích hợp | Các góc bo tròn khi đúc | Lỗ thoát nước / lỗ thông hơi tùy chọn theo mẫu | Lớp phủ bảo vệ hoặc hoàn thiện thép không gỉ đánh bóng

Nguyên lý giữ & Tích hợp neo đậu

Mỏ neo được hạ xuống với phần chuông định hướng đúng về phía đáy biển → Phần chuông chìm trên bùn mềm hoặc phù sa → Tải trọng neo góc thấp lặp đi lặp lại thúc đẩy quá trình chìm dần và sức cản hút → Dây xích tạo đường cong giúp giữ hướng tải trọng thấp → Mắt neo, xích neo, khớp xoay và dây xích truyền lực neo vào mỏ neo → Vị trí, độ chìm và tình trạng các bộ phận được kiểm tra trong quá trình lắp đặt và kiểm tra định kỳ

Đúc, Kết nối & Bảo vệ chống ăn mòn

• Hình dạng chuông rộng tạo ra diện tích tiếp xúc lớn với trầm tích mềm; biên dạng cạnh, độ dày thành và chuyển tiếp trục phải tuân theo bản vẽ đã được phê duyệt thay vì hình dạng chung giả định.
• Mắt neo tích hợp là điểm kết nối neo. Đường kính mắt neo và khẩu độ hở phải phù hợp với chốt xích neo, mắt cuối dây xích và khớp xoay đã chọn mà không bị tải trọng ngang hoặc hạn chế khớp nối.
• Gang cung cấp khối lượng kinh tế và thường được sử dụng cho neo nấm cố định, trong khi thép đúc có thể được lựa chọn khi yêu cầu độ bền cao hơn, khả năng sửa chữa hoặc kiểm tra theo yêu cầu dự án. Mác cuối cùng cần được xác nhận.
• Kiểm soát chất lượng đúc nên bao gồm các đặc tính hóa học / cơ học khi được chỉ định, kiểm tra trực quan, kiểm tra trọng lượng và kích thước, tính toàn vẹn của mắt neo và trục, và NDT theo mẫu cụ thể theo kế hoạch kiểm tra đã thỏa thuận.
• Tính phù hợp của mạ kẽm nhúng nóng, độ dày kẽm và chuẩn bị bề mặt cần được xác nhận cho mác đúc đã chọn. Sơn bitum đen hoặc hệ thống sơn hàng hải có thể phù hợp hơn cho một số mỏ neo thương mại.
• Hoàn thiện đánh bóng chủ yếu áp dụng cho thép không gỉ. Lớp phủ PVC, PE hoặc vinyl thường liên quan đến các sản phẩm tàu thuyền nhỏ hơn và không nên giả định cho toàn bộ dòng thương mại 50–500 kg mà không có xác nhận quy trình.
• Không có khả năng giữ, tải trọng thử nghiệm hoặc tải trọng làm việc an toàn được công bố bởi các bảng được cung cấp. Bất kỳ cơ sở tải trọng giữ hoặc tải trọng thử nghiệm nào cần thiết phải được xác định bởi thiết kế neo đậu và quy trình thử nghiệm được chấp nhận.

Thuộc tính tùy chỉnh

• Danh mục sản phẩm: Mỏ neo nấm → bộ phận neo đáy biển cho tàu thuyền nhỏ và neo phao ở đáy mềm.
• Chế độ dịch vụ: Neo cố định / bán cố định hoặc sử dụng tạm thời cho tàu thuyền nhỏ đã chọn → mục đích sử dụng phải được xác nhận trước khi định cỡ.
• Phạm vi trọng lượng chính: 50–500 kg → dựa trên dòng kích thước thương mại được cung cấp.
• Phạm vi tham khảo tàu thuyền nhỏ: M25–M500, 25–500 lb → dòng sản phẩm tham khảo riêng biệt yêu cầu xác nhận mẫu.
• Vật liệu: Gang / thép đúc / thép không gỉ → mác cuối cùng và đặc điểm kỹ thuật đúc cần được xác nhận.
• Kết nối: Mắt neo tích hợp cho xích neo và dây xích → kích thước mắt neo và phần cứng tương thích phải được xác nhận bằng bản vẽ.
• Xử lý bề mặt: Mạ kẽm nhúng nóng / bitum đen / sơn hàng hải / thép không gỉ đánh bóng / tùy chỉnh → lựa chọn theo vật liệu và môi trường ngâm.
• Phạm vi chứng nhận: Theo yêu cầu dự án → chứng chỉ nhà sản xuất, vật liệu, kiểm tra và phân loại không được giả định trừ khi được bao gồm trong đơn hàng.

Ứng dụng

Neo cố định cho tàu thuyền nhỏ | Phao tiêu dẫn đường và đánh dấu | Thuyền đèn hiệu | Neo đậu trong cảng được bảo vệ | Neo đậu hồ và sông | Sàn nổi nhẹ | Mỏ neo phụ cho tàu thuyền nhỏ phù hợp | Đáy bùn và phù sa

Chứng nhận & Tài liệu

Kiểm tra và tài liệu có thể được sắp xếp theo vật liệu đã xác nhận, thiết kế mỏ neo, kế hoạch thử nghiệm, đặc điểm kỹ thuật dự án và quy trình phê duyệt phân loại. Chứng chỉ phân loại không được cung cấp tự động và vẫn tùy thuộc vào việc chấp nhận thiết kế, khả năng khảo sát và phạm vi đơn hàng đã thỏa thuận.

Chứng nhận: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Chứng chỉ thử nghiệm của nhà sản xuất — có sẵn theo yêu cầu dự án và tùy thuộc vào phê duyệt phân loại.

Bản vẽ & Ảnh

Câu hỏi thường gặp

Q1: Điều kiện đáy biển nào phù hợp với mỏ neo nấm?

A1: Bùn mềm và phù sa là điều kiện ưu tiên vì phần chuông có thể chìm và ăn sâu dần. Đá, san hô, đất sét cứng và sỏi thô có thể ngăn cản việc neo đậu đúng cách. Nên đánh giá đáy biển cho các điểm neo đậu cố định hoặc ngoài khơi.

Q2: Có thể chọn mỏ neo chỉ dựa trên chiều dài thuyền không?

A2: Không. Chiều dài thuyền chỉ là tham khảo sơ bộ cho một số mẫu bán lẻ nhỏ. Việc lựa chọn neo cố định phải xem xét trọng tải, diện tích cản gió, tải trọng môi trường, độ sâu nước, đường cong dây xích, độ bền đáy biển, phạm vi và quy định neo đậu địa phương.

Q3: Sự khác biệt giữa mỏ neo nấm bằng gang và thép đúc là gì?

A3: Gang cung cấp trọng lượng kinh tế và được sử dụng rộng rãi cho các neo cố định thông thường. Thép đúc có thể được ưu tiên khi yêu cầu độ bền cao hơn, khả năng sửa chữa, khả năng truy xuất nguồn gốc vật liệu hoặc thử nghiệm theo yêu cầu dự án. Mác vật liệu cuối cùng, thiết kế mắt neo, lớp phủ và phạm vi kiểm tra phải được xác nhận trước khi báo giá.
