20 ′′76mm 360° quay đầu Fairlead.

20-76 mm quay đầu Fairlead.

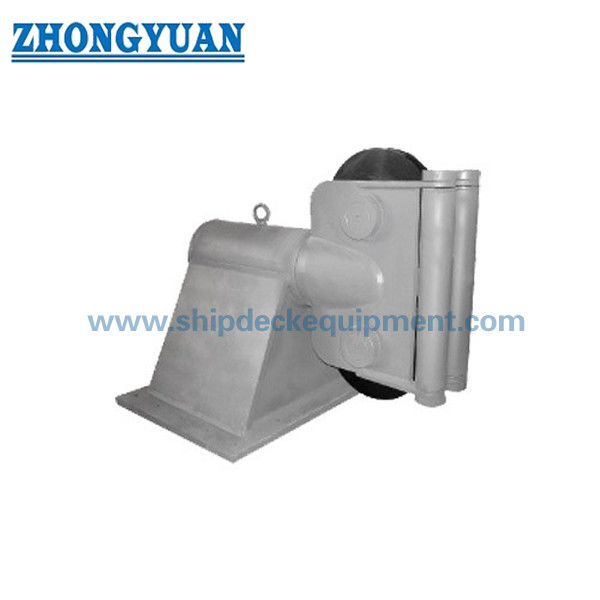

Tổng quan sản phẩm

Đường dẫn đầu xoay 20-76 mm là một bộ dẫn dây gắn trên boong cho các thiết bị đậu tàu và kéo tàu khi hướng dẫn dây có thể thay đổi trong quá trình hoạt động.Một sự sắp xếp quay đầu và sheave giúp đường dây đường thẳng hàng với góc dẫn thực tế, giảm tiếp xúc bên tránh được tại lồng và hỗ trợ chuyển hướng mượt mà hơn vào hoặc ra khỏi thiết bị kéo và mooring.

Sản phẩm này thường được bán trên thị trường như một fairlead đầu xoay 360 độ. Tuy nhiên, dữ liệu kỹ thuật được cung cấp cho biết một chuyển động 90 độ và một phạm vi đầu xoay là ± 90 độ.Do đó, quay liên tục 360 độ không được nêu như xác nhận trong trang này và nên được xác minh với bản vẽ sắp xếp chung được phê duyệtPhạm vi kích thước bao gồm đường kính dây thép từ 20 đến 76 mm; định nghĩa tải, các giá trị sức mạnh gãy cụ thể của mô hình, kết nối cơ sở, gia cố sàn,và phạm vi kiểm tra nên được xác nhận cho mỗi dự án.

Thông số kỹ thuật nhanh

• Chiều kính dây thừng áp dụng: 20-76 mm → chín kích thước được liệt kê hỗ trợ lựa chọn mô hình sơ bộ và so sánh bản vẽ.
• Phạm vi độ bền phá vỡ được tuyên bố: 32-200 MT → chỉ thuật ngữ nguồn; nó không được trình bày dưới dạng SWL, MBL, tải thử hoặc tải được phép mà không có bảng tải cụ thể cho mô hình.
• Dữ liệu xoay: sợi 90 ° + đầu xoay ± 90 ° → hỗ trợ thay đổi góc dẫn dây thừng; xoay đầu liên tục 360 ° vẫn chưa được xác nhận.
• Kích thước chính: A, B, H và Φ → được sử dụng để kiểm tra không gian boong và phối hợp bản vẽ GA; định nghĩa chính xác của Φ yêu cầu bản vẽ dự án.
• Xây dựng: đầu xoay, sợi, trục / chân, hỗ trợ hỗ trợ và cơ sở lắp đặt → sắp xếp vòng bi hoặc vỏ và dừng xoay phải được chỉ định.
• Các lựa chọn vật liệu: Thép C-Mn / thép đúc, với thép không gỉ được thảo luận như một lựa chọn dự án → các loại chính xác và cấu trúc thành phần phải được xác nhận trước khi báo giá.
• Điều trị bề mặt: Sa 2.5 thổi + một lớp epoxy shop primer như một hệ thống tham chiếu → lớp phủ cuối cùng tuân theo thông số kỹ thuật sơn bình hoặc dự án.
• Trọng tâm lắp đặt: đường tải được gắn trên boong → kết nối cơ sở, khoảng trống xung quanh, cấu trúc hỗ trợ và chi tiết hàn hoặc bu lông cần xác nhận của xưởng đóng tàu hoặc văn phòng thiết kế.

Các thông số kỹ thuật chính

Kích thước trang web chính từ dữ liệu được cung cấp. Kích thước bằng mm. A, B, H và Φ phải được đọc cùng với bản vẽ sản phẩm được phê duyệt.

Hướng dẫn lựa chọn và điều tra

Bước 1: Xác nhận loại dây thừng và đường kính danh nghĩa. Bảng được cung cấp được xác định theo đường kính dây thừng; sự phù hợp với dây thừng tổng hợp hoặc chuỗi neo phải được xác nhận riêng biệt.

Bước 2: Xác nhận cơ sở tải và cung cấp tải trọng phá vỡ dây thừng tối thiểu, tải trọng hoạt động dự kiến, yếu tố an toàn và nhiệm vụ kéo hoặc đậu.Yêu cầu bảng tải cụ thể cho mô hình vì phạm vi 32-200 MT được nêu không được gán cho kích thước dây thừng riêng lẻ.

Bước 3: Xác nhận bao bì chì dây thừng cần thiết. Đưa ra góc dẫn ngang và dọc và xác minh liệu dự án có cần chuyển động đầu ± 90 °, chuyển động sợi 90 °,hoặc xoay liên tục 360° thực sự.

Bước 4: Xác nhận giao diện lắp đặt: vị trí boong, dấu chân cơ sở, sắp xếp hàn hoặc bót xuống, gia cố boong, khoảng trống xung quanh và mối quan hệ với xích, móc kéo,hoặc các thiết bị xử lý dây khác.

Bước 5: Xác nhận chất lượng vật liệu, yêu cầu kheo, loại vòng bi hoặc vỏ, niêm phong, điểm bôi trơn, hệ thống lớp phủ, yêu cầu nhiệt độ thấp,và bất kỳ lựa chọn thép không gỉ hoặc thép đặc biệt.

Bước 6: Cung cấp số lượng, loại tàu, yêu cầu của xã hội phân loại, phạm vi kiểm tra và chứng chỉ, bản vẽ GA hoặc lắp đặt, điểm đến và ngày giao hàng yêu cầu.

Cấu trúc

Đầu xoay. Ống sợi sợi. Ứng dụng trục/đinh. Ứng dụng hỗ trợ. Ứng dụng xích hoặc nắp phải được xác nhận.

Lợi thế quay, hướng dẫn dây thừng và lắp đặt

• Đầu quay có thể theo dõi những thay đổi trong hướng dẫn dây, giúp giảm tải bên do buộc dây qua một sự sắp xếp lề cố định.
• Một đúng phù hợp sợi rãnh và bề mặt liên lạc dây xích trơn tru có thể làm giảm trầy xước địa phương và không đồng đều tiếp xúc; hồ sơ rãnh nên được xác nhận cho xây dựng dây xích được chỉ định và đường kính.
• Các chuyển động xoay và đệm nên được tự do thông qua bao bì hoạt động được phê duyệt.
• Cánh trục, vòng bi hoặc vỏ, niêm phong và các điểm bôi trơn là các thành phần quan trọng trong bảo trì.Thiết kế chính xác và khoảng thời gian dịch vụ của chúng nên được xác nhận từ bản vẽ và hướng dẫn của nhà cung cấp đã được phê duyệt.
• Trọng lượng Fairlead được chuyển qua cơ sở lắp đặt vào cấu trúc sàn hỗ trợ.
• Khả năng truy xuất nguồn gốc vật liệu, kiểm tra đúc hoặc chế tạo, kiểm tra kích thước, NDT, xác minh tải,và chứng kiến lớp học có thể được sắp xếp theo phạm vi dự án đã thỏa thuận và quy trình phê duyệt.

Các thuộc tính tùy chỉnh

• Loại sản phẩm: Trình dẫn đường đầu xoay → hướng dẫn dây nhiều hướng cho các thiết bị đậu tàu và kéo tàu.
• Phạm vi kích thước dây thừng: 20 / 25 / 32 / 38 / 44 / 52 / 60 / 68 / 76 mm → chọn theo bảng kích thước dây thừng được cung cấp và bản vẽ được phê duyệt.
• Sự sắp xếp xoay: Lôi 90 ° + đầu xoay ± 90 ° theo dữ liệu được cung cấp → phải xác nhận xoay liên tục 360 °.
• Thời gian tải: Độ bền phá vỡ 32-200 MT như được cung cấp → định nghĩa chính xác, yếu tố an toàn và các giá trị kích thước theo kích thước được yêu cầu trước khi lựa chọn kỹ thuật.
• Vật liệu: Thép C-Mn / thép đúc → loại chính xác, phạm vi đúc và bất kỳ thành phần nào được chế tạo đều phải được xác nhận.
• Phương pháp xử lý bề mặt: Sa 2.5 blasting + epoxy shop primer như tham khảo → lớp phủ cuối cùng, DFT, màu sắc và hệ thống chỉnh sửa theo thông số kỹ thuật dự án.
• Lắp đặt: Lắp đặt trên boong → kết nối cơ sở và cấu trúc hỗ trợ phải phù hợp với bố trí tàu và đường tải được phê duyệt.
• Yêu cầu chứng chỉ: Có sẵn theo phạm vi đặt hàng → chứng chỉ nhà sản xuất, chứng chỉ vật liệu, chứng chỉ lớp, báo cáo NDT và kiểm tra nhân chứng nên được đồng ý trước khi báo giá.

Làm thế nào nó hoạt động

Wire rope approaches the fairlead → The swivel head turns toward the changing rope lead → The sheave rotates as the rope moves → The groove guides the rope while limiting side contact → Reaction loads pass through the shaft, bracket, và cơ sở lắp đặt vào cấu trúc sàn tăng cường

Ứng dụng

Tàu kéo. Tàu làm việc. Tàu kỹ thuật. Trạm kéo tàu. Trạm đậu với góc dẫn dây thay đổi. Dự án xây dựng mới và thay thế.

Chứng chỉ và lợi thế

Giấy chứng nhận có thể được sắp xếp theo yêu cầu của dự án, phạm vi kiểm tra, khả năng truy xuất nguồn gốc vật liệu và thủ tục phê duyệt của xã hội phân loại.

Chứng chỉ: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Chứng chỉ kiểm tra nhà sản xuất.

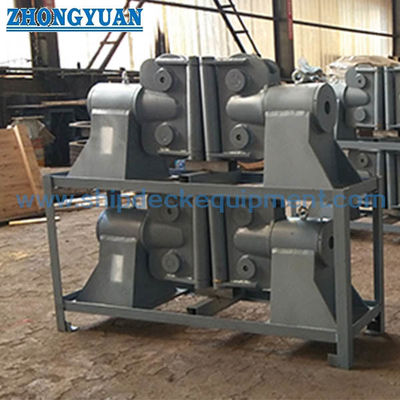

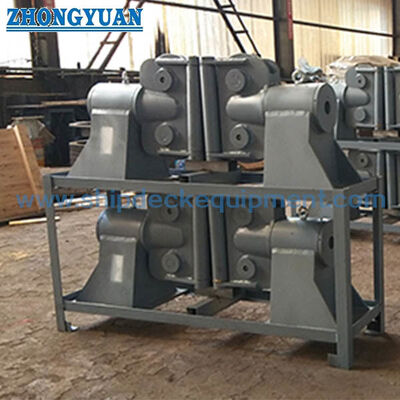

Hình vẽ & Ảnh

Câu hỏi thường gặp

Q1: Có phải fairlead này cung cấp quay 360 độ liên tục không?

A1: Không được xác nhận từ dữ liệu được cung cấp. Sản phẩm được bán trên thị trường như là một fairlead đầu xoay 360 độ, trong khi chuyển động được nêu là đống 90 ° và đầu xoay ± 90 °.dừng lại, và bao bì hoạt động nên được xác nhận trên bản vẽ GA được phê duyệt.

Q2: Có thể sử dụng phạm vi sức mạnh phá vỡ 32-200 MT làm SWL fairlead không?

A2: Không. Thuật ngữ được cung cấp là sức mạnh phá vỡ và không có bản đồ kích thước theo kích thước hoặc yếu tố an toàn được cung cấp. Nó không nên được chuyển đổi thành SWL, dây thừng MBL, tải thử nghiệm,hoặc tải độ cho phép mà không cần tính toán của nhà sản xuất, bảng tải và cơ sở phê duyệt dự án.

Q3: Thông tin bảo trì nào cần thiết cho một fairlead đầu xoay?

A3: Xác nhận tình trạng rãnh vỏ, xoay tự do, mòn trục và chân, loại vòng bi hoặc vỏ, tình trạng niêm phong, điểm bôi trơn, thông số kỹ thuật mỡ, dừng xoay, hàn cơ sở hoặc bu lông,và khoảng thời gian kiểm traCác chi tiết này nên được bao gồm trong hướng dẫn hoặc trang dữ liệu dự án được phê duyệt.

Đặt hàng

MOQ: 1 đơn vị. Giao hàng: 30~60 ngày.

Câu hỏi thường gặp

Q1: Tại sao sử dụng fairlead xoay?
A: Để phù hợp với thay đổi hướng dây thừng và giảm tải bên.

Q2: Làm thế nào để chọn kích thước?
A: Dựa trên đường kính dây thừng và sức mạnh phá vỡ.

Câu 3: Nó có thể quay hoàn toàn không?
A: Đầu xoay cho phép xoay ± 90 ° tùy thuộc vào thiết kế.
