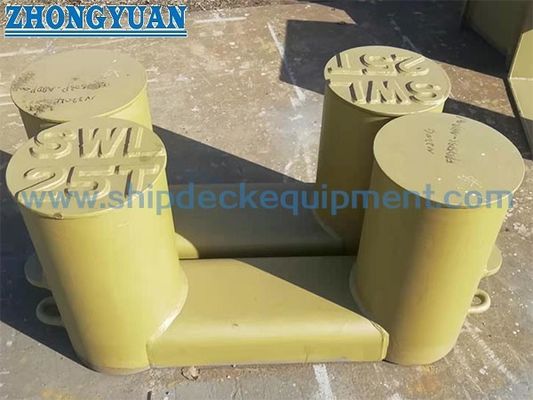

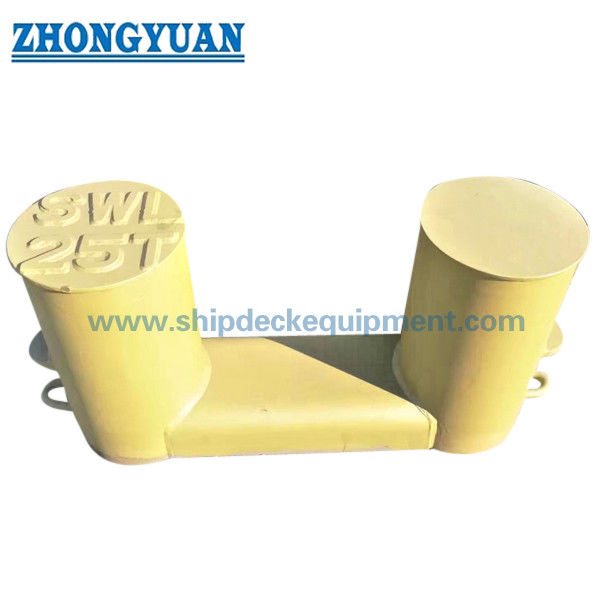

NS 2584 Thiết bị kéo tàu Bollard Double Bitts
Thông tin chi tiết sản phẩm:
| Nguồn gốc: | Trung Quốc |
| Hàng hiệu: | Zhongyuan Marine Equipmen |
| Chứng nhận: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| Số mô hình: | tiêu chuẩn hoặc tùy chỉnh |
Thanh toán:
| Số lượng đặt hàng tối thiểu: | 1 đơn vị |
|---|---|
| Giá bán: | Based on quotation |
| chi tiết đóng gói: | Xuất khẩu pallet tiêu chuẩn hoặc đóng gói tùy chỉnh |
| Thời gian giao hàng: | Căn cứ vào yêu cầu của dự án |
| Điều khoản thanh toán: | T/T, L/C |
| Khả năng cung cấp: | Sản xuất tùy chỉnh dựa trên yêu cầu của dự án |
|
Thông tin chi tiết |
|||
| Tiêu chuẩn kỹ thuật: | NS 2584-1977 | Đường kính danh nghĩa: | 125 đến 710mm |
|---|---|---|---|
| SWL: | 45-815 KN | Vật liệu: | Ống, Tấm, Thép nhẹ; thép không gỉ |
| Cân nặng: | 25,9 đến 1532 kg | Xử lý bề mặt: | phun cát đến S2.5 + một lớp sơn lót epoxy tại xưởng, Đánh bóng gương hoặc Satin, Đánh bóng, Mạ kẽm, |
| Giấy chứng nhận phân loại: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, v.v. | ||
| Làm nổi bật: | NS 2584 Đường cao,NS 2584 Bàn đệm hai đinh,Thiết bị kéo tàu Bollard |
||
Mô tả sản phẩm
NS 2584 Double Bitts Bollard Thiết bị kéo tàu
Sự miêu tả:
NS 2584 Double Bitts Bollard Tàu kéo Thiết bị là bollard kép bitts.Bollard phù hợp với tiêu chuẩn DIN về nguyên tắc được DNV và LR chấp thuận.sự chấp thuận của Hiệp hội Phân loại Trung Quốc.Các quả bông có thể được tải bằng hai dây buộc mỗi dây có độ bền đứt i = không vượt quá các giá trị cho trong bảng dưới đây.NS 2584 bollard có thể được sử dụng cho mục đích neo hoặc kéo.Chúng tôi có thể cung cấp bollard theo yêu cầu cụ thể của bạn.
Đặc điểm kỹ thuật chính:
1. Tiêu chuẩn kỹ thuật: NS 2584-1977
2. Đường kính danh nghĩa: 125 đến 710mm;
3. SWL: 45-815 KN
4. Chất liệu: Ống, Tấm, Thép nhẹ;Thép không gỉ;
5. Trọng lượng: 25,9 đến 1532 kg;
6. Xử lý bề mặt: phun cát đến S2.5 + một lớp sơn lót tại xưởng epoxy, Gương hoặc Satin Đánh bóng, Đánh bóng, Mạ kẽm, xử lý bề mặt tùy chỉnh có sẵn.
7. Chứng chỉ phân loại: CCS, NK, BV, ABS, DNV-GL, LR, KR, IRS, RS, v.v.
Thông số kỹ thuật chính:
| Trên danh nghĩa kích thước |
Bitts d1 × s |
Bitts d1 × s |
a1 | a2 | b1 | C | d2 | e | h | k | I1 | I2 | t1 | Liên kết một nửa buộc chặt |
| 125 | 139,7 x10 | 140x10 | 4 | 5 | 20 | 80 | 170 | 165 | 250 | 15 | 315 | 455 | 6 | 1 |
| 160 | 168,3x10 | 168x10 | 4 | 5 | 24 | 90 | 200 | 195 | 300 | 15 | 400 | 568 | 6 | 1 |
| 200 | 219,1x12,5 | 219x12 | 5 | 6 | 32 | 100 | 260 | 250 | 400 | 15 | 500 | 719 | 6 | 1,6 |
| 250 | 273 x12,5 | 273x12 | 5 | 6 | 40 | 125 | 330 | 315 | 500 | 15 | 630 | 903 | 10 | 1,6 |
| 315 | 323,9x16 | 324x16 | 6 | số 8 | 48 | 150 | 390 | 375 | 600 | 20 | 800 | 1124 | 10 | 2,5 |
| 400 | 406,4x17,5 | 406x16 | số 8 | 9 | 56 | 175 | 480 | 435 | 700 | 20 | 1000 | 1406 | 10 | 4 |
| 500 | 508 x25 | 508x22 | 10 | 9 | 72 | 200 | 600 | 515 | 830 | 25 | 1250 | 1758 | 12 | 4 |
| 630 | 610 x25 | 610x22 | 10 | 9 | 88 | 225 | 720 | 615 | 1000 | 25 | 1570 | 2180 | 16 | 4 |
| 710 | 711 x28 | 711x25 | 10 | 9 | 96 | 250 | 830 | 675 | 1100 | 25 | 1750 | 2461 | 16 | 4 |
| Trên danh nghĩa kích thước |
Tải trọng tối đa trong bollard | Cân nặng | Mã số | |||
| khi neo đậu | khi kéo | |||||
| kN | (Mp) | kN | (Mp) | Kilôgam | ||
| 125 | 45 | (4,5) | 130 | (13,0) | 25,9 | |
| 160 | 55 | (5,5) | 155 | (15,5) | 37,2 | |
| 200 | 100 | (10,0) | 285 | (28,5) | 75,2 | |
| 250 | 130 | (13,0) | 365 | (36,5) | 124 | |
| 315 | 205 | (20,5) | 540 | (54,0) | 230 | |
| 400 | 280 | (28,0) | 740 | (74,0) | 356 | |
| 500 | 510 | (51,0) | 1300 | -130 | 723 | |
| 630 | 615 | (61,5) | 1550 | -155 | 1084 | |
| 710 | 815 | (81,5) | 2150 | -215 | 1532 | |
Vẽ vềNS 2584 Double Bitts Bollard Thiết bị kéo tàu
