28–57mm CB887 Bộ nhả neo chống nước cho Hệ thống nhả xích neo khẩn cấp tàu thương mại

Máy tháo dây chuyền neo loại vít không thấm nước CB 887-1977 cho hệ thống tàu ngầm cũ

Tổng quan sản phẩm

CB 887-1977 máy thả dây chuyền neo loại vít kín nước là một bộ giải phóng khẩn cấp cơ học được thiết kế theo tiêu chuẩn ban đầu cho các thiết bị neo tàu ngầm. Nó sử dụng trục quay,vít hình chòm, thanh trượt, móc thả, phần khóa,và một cấu trúc hộp nhồi đóng gói để giữ chuỗi neo trong tình trạng bình thường và để giải phóng nó thông qua một trình tự điều khiển hoạt động bằng tay khi cần thiết.

CB 887-1977 bao gồm đường kính chuỗi neo từ 28 đến 57 mm. Nó nên được coi là một thay thế, sửa chữa,hoặc sản phẩm điều khiển kéo thay vì một máy thả neo chung cho tàu thương mại. CB 887-2007 thay thế ấn bản năm 1977, sửa đổi loạt chuỗi kích thước, thêm một loại không kín nước và đưa ra yêu cầu kín nước định lượng.giao diện cài đặt, hướng hoạt động, phạm vi thử nghiệm và yêu cầu về thẩm quyền hoặc lớp học phải được xác nhận trước khi báo giá và sản xuất.

Thông số kỹ thuật nhanh

• Loại sản phẩm: Máy thả dây chuyền neo loại xoắn / vít kín nước → giữ cơ học và thả khẩn cấp được kiểm soát qua ranh giới kín nước.
• Cơ sở tiêu chuẩn: CB 887-1977 cấu hình cũ → phạm vi tiêu chuẩn ban đầu chỉ giới hạn trong các ứng dụng tàu ngầm, không phải tàu thương mại thông thường.
• Phạm vi đường kính chuỗi cũ: 28 / 31 / 34 / 43 / 49 / 53 / 57 mm → chọn theo bản vẽ lắp đặt đã được phê duyệt hiện tại và hình học kết nối chuỗi.
• Lưu ý tiêu chuẩn hiện tại: CB 887-2007 thay thế phiên bản năm 1977 → các dự án mới nên xác nhận liệu cấu hình QS hoặc QF 28 / 32 / 34 mm hiện tại có cần thiết hay không.
• Tiêu chuẩn độ kín nước (CB 887-2007): thử nghiệm rò rỉ hộp nhồi ở áp suất nước tĩnh ít nhất 0,4 MPa → áp dụng cho nguồn cung cấp cũ chỉ khi được bao gồm trong đặc điểm kỹ thuật thử nghiệm được phê duyệt.
• Cơ chế hoạt động: trục xoay + vít trapezoidal + trượt + móc thả → vận hành bằng tay nên được kiểm tra để di chuyển trơn tru và đánh dấu hướng mở / khóa rõ ràng.
• Khái niệm vật liệu: thép hỗn hợp, thép không gỉ, đồng, bụi và các thành phần đóng gói → các loại vật liệu cuối cùng tuân theo BOM được phê duyệt, chứ không phải mô tả vật liệu chung.
• Trọng tâm kiểm tra: kích thước, vật liệu, tình trạng bề mặt, chất lượng hàn nếu có, độ kín nước, tính linh hoạt trong hoạt động, đánh dấu và tài liệu giao hàng.

Các thông số kỹ thuật chính

Hướng dẫn lựa chọn và điều tra

Bước 1: Xác nhận cơ sở sửa đổi và dịch vụ tiêu chuẩn cần thiết: thay thế / sửa chữa CB 887-1977 cũ hoặc thiết kế CB 887-2007 hiện tại.

Bước 2: Xác nhận đường kính chuỗi neo, đánh dấu mô hình ban đầu, kết nối cuối chuỗi và thiết bị hoặc bản vẽ tàu hiện có.Lưu ý rằng tiêu chuẩn hiện tại đã thay đổi kích thước 31 mm cũ thành 32 mm.

Bước 3: Xác nhận cấu hình kín nước hoặc không kín nước, áp suất ranh giới, áp suất thử nghiệm, thời gian giữ, chấp nhận rò rỉ và yêu cầu nhân chứng.

Bước 4: Xác nhận giao diện lắp đặt, hướng trục hoạt động, khoảng trống hoạt động có sẵn, hướng thả, cấu trúc xung quanh và quyền truy cập để kiểm tra và bảo trì.

Bước 5: Xác nhận danh sách vật liệu được phê duyệt, loại bao bì, điểm bôi trơn, hệ thống lớp phủ, khả năng truy xuất nguồn gốc vật liệu, tài liệu của nhà sản xuất và phạm vi kiểm tra của lớp hoặc cơ quan.

Bước 6: Cung cấp số lượng, loại thùng ứng dụng, hình ảnh thay thế, bản vẽ hoặc kích thước ban đầu, điểm đến giao hàng và thời gian giao hàng cần thiết.

Cấu trúc

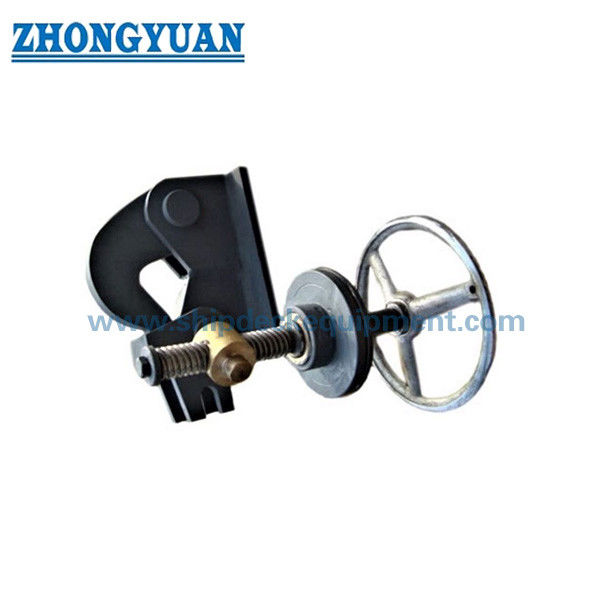

Cơ thể chính. Thả móc. Cánh lớn. Cánh nhỏ. Chốt khóa.

Tính kín nước, cơ chế và lợi thế về chất lượng

• Sự sắp xếp hộp nhồi đóng gói cung cấp một giao diện niêm phong xác định xung quanh trục hoạt động khi cấu hình kín nước được chỉ định.
• Vòng vít hình vòm chuyển đổi xoay trục thành chuyển động trượt được kiểm soát, cho phép móc thả được tháo bằng một trình tự hoạt động cơ học có chủ ý.
• Chốt khóa và hướng mở / khóa được đánh dấu giúp giảm hoạt động không mong muốn; sắp xếp khóa và vận hành cuối cùng phải phù hợp với bản vẽ được phê duyệt.
• Các vật liệu chức năng nên được lựa chọn theo nhiệm vụ của thành phần: sức mạnh cấu trúc cho thân và móc, chống ăn mòn và mòn cho trục,vật liệu vòng bi / sợi phù hợp cho bụi và các bộ phận vít, và được chấp thuận đóng gói cho hộp nhồi.
• Kiểm tra nên bao gồm tài liệu vật liệu, kích thước, khiếm khuyết bề mặt, chất lượng hàn nếu có thể, bôi trơn, đánh dấu, xoay trượt trơn tru, kiểm tra rò rỉ,và hồ sơ đóng gói / giao hàng theo phạm vi đã thỏa thuận.
• Đối với công việc thay thế cũ, khả năng thay thế kích thước và quyền truy cập hoạt động quan trọng hơn khả năng tương thích danh mục chung; bản vẽ cài đặt ban đầu nên kiểm soát sản xuất.

Các thuộc tính tùy chỉnh

• Tiêu chuẩn: CB 887-1977 → máy thả neo loại vít kín nước cũ cho các ứng dụng tàu ngầm.
• Tình trạng dịch vụ: Cơ sở cũ / thay thế → các dự án xây dựng mới hiện tại nên xem xét CB 887-2007 hoặc tiêu chuẩn áp dụng khác.
• Chuỗi đường kính: 28-57 mm dòng cũ → xác nhận kích thước ban đầu chính xác và hình học cuối chuỗi.
• Độ kín nước: Tiêu chuẩn tham chiếu hiện tại của áp suất nước tĩnh 0,4 MPa → phạm vi thử nghiệm cũ, thời gian giữ và chấp nhận phải được nêu trong đơn đặt hàng.
• Cơ chế: Vòng vít và thanh trượt theo hình hình vòm → giải phóng bằng tay được kiểm soát thông qua xoay trục
• Giao diện lắp đặt: Phải xác nhận → cung cấp GA đã được phê duyệt, chi tiết ranh giới, hướng hoạt động và độ an toàn có sẵn.
• Vật liệu: Lắp ráp đa vật liệu → chất lượng và thay thế thành phần yêu cầu xác nhận BOM được phê duyệt.
• Điều trị bề mặt: bề mặt ma sát bôi trơn + lớp phủ bảo vệ được chỉ định → lớp phủ cuối cùng tuân theo hệ thống dự án được phê duyệt.
• Yêu cầu chứng chỉ: Theo hợp đồng → chứng chỉ nhà sản xuất, tài liệu vật liệu, báo cáo thử nghiệm, nhân chứng lớp hoặc sự chấp thuận của cơ quan phải được xác nhận trước khi báo giá.

Làm thế nào nó hoạt động

Anchor chain is connected to the release hook → Locking parts and the screw mechanism retain the hook in the normal condition → Operator turns the shaft / handwheel in the marked release direction → The trapezoidal screw drives the slider and disengages the hook → Anchor chain is released according to the approved operating procedure → The assembly is inspected, phục vụ, và đặt lại sau khi hoạt động

Ứng dụng

Hệ thống neo tàu ngầm cũ. Dự án sửa chữa và thay thế. Phương pháp thả dây chuyền neo kín nước được kiểm soát. Phân tích phụ tùng phù hợp với các thiết bị CB 887-1977 ban đầu.

Chứng chỉ và lợi thế

Giấy chứng nhận và kiểm tra của bên thứ ba có thể được sắp xếp theo hợp đồng, phạm vi kiểm tra được phê duyệt, yêu cầu truy xuất nguồn gốc vật liệu và quy trình chấp nhận lớp hoặc cơ quan.Chúng không được bao gồm theo mặc định.

Chứng chỉ: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Chứng chỉ kiểm tra nhà sản xuất. Có sẵn theo yêu cầu và tùy thuộc vào yêu cầu dự án và sự chấp thuận của lớp / cơ quan.

Hình vẽ & Ảnh

Câu hỏi thường gặp

Q1: CB 887-1977 có phù hợp với tàu chở hàng lớn, tàu chở dầu hoặc các tàu thương mại thông thường khác không?

A1: Không theo phạm vi quy định của tiêu chuẩn. CB 887-1977 chỉ dành cho các ứng dụng tàu ngầm.Một dự án tàu thương mại nên sử dụng thiết kế được chấp thuận của nhà thiết kế tàu và xác nhận một tiêu chuẩn phù hợp, chẳng hạn như CB/T 4219-2013 đối với một số thiết bị thả neo đơn giản cho tàu nhỏ và trung bình hoặc CB/T 3143-2013 đối với các thiết bị thả dây chuyền kiểu chó lớn hơn, nếu có.

Q2: Điều gì thay đổi trong CB 887-2007 so với CB 887-1977?

A2: Phiên bản năm 2007 thay thế tiêu chuẩn cũ, thêm một loại không kín nước, loại bỏ các kích thước 43 / 49 / 53 / 57 mm cũ, thay đổi 31 mm thành 32 mm,và thêm yêu cầu độ kín nước định lượng và phương pháp thử nghiệmViệc sửa đổi chính xác phải được đồng ý trước khi báo giá.

Q3: Những thông tin nào là cần thiết cho một báo giá thay thế?

A3: Cung cấp mô hình hoặc biển hiệu gốc, đường kính chuỗi, bản vẽ được phê duyệt, hình ảnh lắp đặt và hoạt động, yêu cầu ranh giới kín nước, áp suất thử nghiệm và phạm vi nhân chứng,Các yêu cầu về vật liệu / lớp phủ, số lượng, điểm đến và lịch trình giao hàng.
