Chock neo gắn trên Bulwark JIS F 2007 Loại B | Hướng dẫn sử dụng dây thép đúc tròn

Bulwark Mounted Mooring Chock JIS F 2007 Type B

Tổng quan sản phẩm

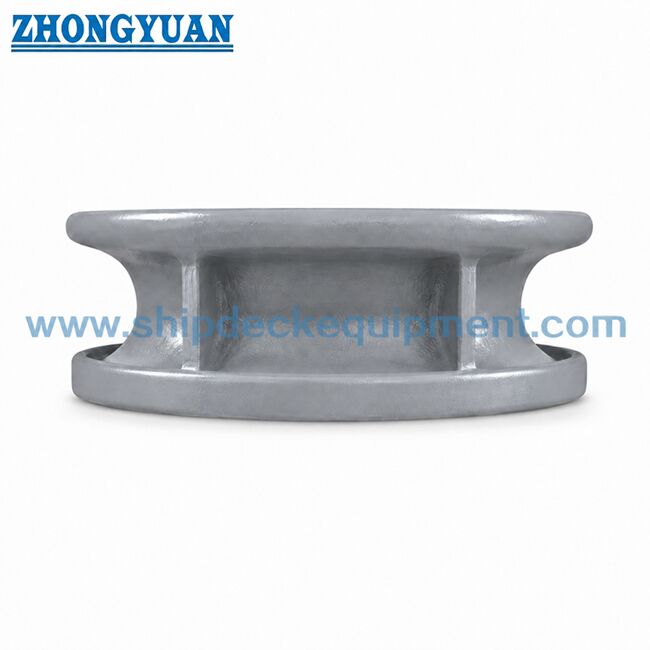

JIS F 2007 loại B gắn trên tường thành là một hướng dẫn dây thừng bằng thép đúc với một lỗ tròn.Nó được lắp đặt trên vòm tàu để hướng dẫn dây buộc qua một lỗ tròn nhỏ gọn và cung cấp một bán kính tiếp xúc trơn tru để kiểm soát hướng dây.

So với loại A, loại B có phạm vi kích thước ngắn hơn từ 150 đến 300 và đường dây tròn nhỏ gọn hơn.Nó phù hợp với các vị trí đậu tàu nhỏ và trung bình, nơi việc kéo tàu đòi hỏi một lỗ tròn thay vì một lỗ hình bầu dục dài.

Thông số kỹ thuật nhanh

• Loại: JIS F 2007 Loại B mở tròn → hướng dẫn dây tròn nhỏ gọn cho các vị trí đậu gắn trên tường thành.

• Phạm vi kích thước danh nghĩa: 150 đến 300 → tập trung vào các sắp xếp đậu nhỏ và trung bình.

• Tiêu chuẩn: JIS F 2007-1976 → tham chiếu cho kích thước và chỉ định loại B.

• Vật liệu tiêu chuẩn: thép đúc SC42 theo JIS G 5101 → Thép đúc C-Mn, thép không gỉ hoặc thép đặc biệt có thể được thảo luận.

• Trọng lượng tính toán: 17,5 đến 45,5 kg → hữu ích cho việc xử lý, đóng gói, lắp đặt và ước tính vận chuyển.

• Điều trị bề mặt: Sa2.5 thổi + epoxy shop primer cho thép đúc → đánh bóng thường giới hạn ở các bề mặt tiếp xúc bằng thép không gỉ.

• Trọng tâm sản xuất: bán kính tiếp xúc mở tròn, độ bền đúc, kiểm soát vùng hàn và giảm nguy cơ nứt tường mỏng.

Các thông số kỹ thuật chính

Kích thước trang web chính cho JIS F 2007 Type B mooring chock.

Chiều kính dây tham chiếu nên được kiểm tra so với sự sắp xếp đậu tàu và thông số kỹ thuật dự án.

Hướng dẫn lựa chọn và điều tra

Bước 1: Xác nhận lỗ tròn JIS F 2007 loại B và kích thước danh nghĩa từ 150 đến 300 theo đường kính dây thừng và bản vẽ thùng.

Bước 2: Xác minh xem bố trí tường thành có yêu cầu một lỗ tròn nhỏ gọn hơn là lỗ hình bầu dục kiểu A dài hơn hay không.

Bước 3: Xác minh cấu trúc tường thành, tình trạng hàn và gia cố xung quanh, đặc biệt là cho các khu vực tường mỏng và hàn liền kề.

Bước 4: Xác nhận yêu cầu vật liệu: thép đúc SC42, thép đúc C-Mn, thép không gỉ hoặc thép đặc biệt.

Bước 5: Xác nhận xử lý bề mặt, yêu cầu đánh bóng, phạm vi chứng chỉ, chứng kiến kiểm tra, số lượng, điểm đến và thời gian giao hàng.

Bước 6: Cung cấp bản vẽ lắp đặt, bản vẽ cấu trúc pháo đài hoặc ảnh tham khảo nếu có.

Cấu trúc

Mở sợi dây tròn Cơ thể thép đúc Phong cách hàn gắn trên tường đệm bán kính dây liên lạc trơn tru Khu vực nối hàn Các xương sườn theo tiêu chuẩn

Ưu điểm về thiết kế và chất lượng

• Mở tròn cung cấp một lối đi dây thừng nhỏ gọn khi sự sắp xếp vòm đòi hỏi một hướng dẫn tròn thay vì lỗ mở kiểu A dài hơn.

• Các khu vực tiếp xúc với dây được làm tròn, trám và làm mịn sau khi đúc để giảm tiếp xúc địa phương sắc nét và hỗ trợ bảo vệ dây.

• Chất lượng đúc được kiểm soát trong các tiêu chí đúc hàng hải được chấp nhận, nhấn mạnh đến hiệu suất, chất lượng hàn và chấp nhận kiểm tra.

• Khu vực 50 mm liền kề hàn của thân đúc được kiểm soát và trang bị theo yêu cầu để giảm các dấu hiệu có hại gần giao diện hàn.

• Bởi vì loại B chỉ được cung cấp trong kích thước 150 đến 300, kiểm soát độ dày tường và giao diện hàn đặc biệt quan trọng trong quá trình sản xuất và lắp đặt.

• Kiểm tra độ bền dựa trên FEA có thể được sử dụng để kiểm tra nồng độ căng thẳng xung quanh lỗ tròn, xương sườn và khu vực hỗ trợ hàn khi cần thiết.

Các thuộc tính tùy chỉnh

• Tiêu chuẩn: JIS F 2007-1976 → sử dụng khi nhà máy đóng tàu hoặc thông số kỹ thuật thiết kế yêu cầu JIS tiêu chuẩn đường ống đậu / kích thước đậu.
• Loại: Loại B mở tròn → phù hợp với đường dây tròn nhỏ gọn qua vách.
• Kích thước danh nghĩa: 150 / 200 / 250 / 300 → chọn theo đường kính dây thừng, không gian vòm có sẵn và bản vẽ tàu.
• Vật liệu: thép đúc SC42 như tham chiếu tiêu chuẩn → Thép đúc C-Mn, thép không gỉ hoặc thép đặc biệt có thể được thảo luận.
• Phương pháp xử lý bề mặt: Sa2.5 thổi + epoxy shop primer → hoàn thiện đánh bóng chủ yếu áp dụng cho các bề mặt tiếp xúc bằng thép không gỉ khi được chỉ định.
• Kiểm soát vùng hàn: 50 mm xung quanh giao diện hàn → được kiểm soát để giảm các dấu hiệu có hại ảnh hưởng đến chất lượng hàn.
• Yêu cầu chứng chỉ: Chứng chỉ nhà sản xuất hoặc chứng chỉ lớp theo thứ tự → kiểm tra lớp nên được xác nhận trước khi báo giá.

Làm thế nào nó hoạt động

Bulwark opening alignment → Rope passes through round chock → Smooth contact radius guides rope direction → Cast body transfers local contact force to welded bulwark structure → Inspection and coating after installation

Ứng dụng

Tàu nhỏ. Tàu lao động. Tàu kéo. Tàu thuyền. Tàu phục vụ.

Chứng chỉ và lợi thế

Chứng chỉ có thể được sắp xếp theo yêu cầu của dự án, phạm vi kiểm tra, khả năng truy xuất nguồn gốc vật liệu và thủ tục phê duyệt xã hội lớp học.

Chứng chỉ: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Chứng chỉ kiểm tra nhà sản xuất.

Hình vẽ & Ảnh

Câu hỏi thường gặp

Q1: Sự khác biệt chính giữa JIS F 2007 loại A và loại B là gì?

A1: Loại A có lỗ hình bầu dục và bao gồm kích thước 150 đến 500. Loại B có lỗ tròn và bao gồm kích thước 150 đến 300.và bản vẽ thiết kế tàu.

Q2: Tại sao kiểm soát vùng hàn quan trọng đối với kích thước loại B 150 đến 300?

A2: Kích thước loại B tương đối nhỏ gọn và có thể có các phần tường mỏng hơn gần giao diện hàn.và chuẩn bị vùng hàn giúp giảm nguy cơ nứt trong quá trình hàn xưởng đóng tàu.

Q3: Những thông tin nào cần thiết trước khi báo giá cho loại B?

A3: Xác nhận loại, kích thước danh nghĩa, vật liệu, xử lý bề mặt, số lượng, yêu cầu giấy chứng nhận, bản vẽ lắp đặt, điểm đến và thời gian giao hàng.Phạm vi kiểm tra lớp nên được xác nhận trước khi báo giá.
