DIN 81907 Dạng A Đúc Con lăn Bệ con lăn Fairleads Thiết bị neo tàu
Thông tin chi tiết sản phẩm:
| Nguồn gốc: | Trung Quốc |
| Hàng hiệu: | Zhongyuan Marine Equipmen |
| Chứng nhận: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| Số mô hình: | tiêu chuẩn hoặc tùy chỉnh |
Thanh toán:
| Số lượng đặt hàng tối thiểu: | 1 đơn vị |
|---|---|
| Giá bán: | Based on quotation |
| chi tiết đóng gói: | Xuất khẩu pallet tiêu chuẩn hoặc đóng gói tùy chỉnh |
| Thời gian giao hàng: | Căn cứ vào yêu cầu của dự án |
| Điều khoản thanh toán: | T/T, L/C |
| Khả năng cung cấp: | Sản xuất tùy chỉnh dựa trên yêu cầu của dự án |
|
Thông tin chi tiết |
|||
| Tiêu chuẩn kỹ thuật: | DIN81906-1999 (Con lăn), DIN 81907-1997 | Kiểu: | Con lăn dạng A trên bệ hình trụ |
|---|---|---|---|
| Đường kính con lăn: | 160 ~ 560mm | Con lăn số: | Máy cuộn đơn |
| Trọng lượng cuộn: | 12~580kg | Nguyên vật liệu: | Thép nhẹ, Thép C-Mn, Thép không gỉ, Thép đúc, Gang đúc |
| Xử lý bề mặt: | phun cát đến S2.5 + một lớp sơn lót epoxy tại xưởng, Thép không gỉ được đánh bóng, có sẵn xử lý bề m | Giấy chứng nhận phân loại: | CCS, NK, BV, ABS, DNV-GL, LR, KR, RINA, IRS, RS, v.v. |
| Làm nổi bật: | Fairleads con lăn có bệ DIN 81907,Fairleads con lăn có bệ CCS DIN 81907,Thiết bị neo tàu CCS |
||
Mô tả sản phẩm
DIN 81907 Mẫu A Con lăn có bệ | Hướng dẫn dây neo cơ sở hình trụ
Tổng quan về sản phẩm
Dây dẫn con lăn bệ DIN 81907 Mẫu A là thiết bị dẫn dây một con lăn được sử dụng trên các trạm neo tàu nơi dây neo cần thay đổi hướng thông qua một con lăn thẳng đứng quay tự do. Mẫu A sử dụng bố trí bệ hình trụ và thường được lắp đặt trên boong phía trong hoặc khu vực neo đậu trên boong theo bản vẽ dây dẫn tàu, cốt thép boong, chi tiết mối hàn và chiều cao làm việc cần thiết.
Trang này tập trung vào Mẫu A với con lăn loại DIN 81906 và phạm vi SWL được cung cấp từ 10 kN đến 320 kN. Bề mặt bôi trơn của ống lót và trục bằng đồng là một điểm thiết kế quan trọng: khả năng tiếp cận dầu mỡ thích hợp, khớp trục, khe hở ống lót và khả năng tiếp cận bảo trì giúp con lăn quay trơn tru, giảm ma sát trượt và hạn chế hao mòn không cần thiết trên dây neo. Chất lượng con lăn thép đúc, thử nghiệm không phá hủy và thử nghiệm độ bền kéo có thể được sắp xếp theo loại vật liệu, phạm vi đặt hàng và yêu cầu kiểm tra lớp hoặc dự án.
Thông số kỹ thuật nhanh
- Loại sản phẩm: DIN 81907 Mẫu A Con lăn có bệ → dẫn hướng con lăn thẳng đứng đơn để điều khiển hướng dây neo tàu.
- Tham chiếu tiêu chuẩn: DIN 81907:1997-12 với con lăn DIN 81906 → được sử dụng khi bản vẽ tàu hoặc nhà máy đóng tàu chỉ định cách bố trí dây dẫn bệ tiêu chuẩn của Đức.
- Hình thức: Bệ hình trụ Form A → khác với bệ hình nón Form B và cần được xác nhận trước khi báo giá.
- Phạm vi SWL từ bảng được cung cấp: 10 đến 320 kN → được sử dụng để lựa chọn dây dẫn neo; nó không nên được coi là sức nâng.
- Tùy chọn chiều cao bệ Mẫu A: 200 đến 800 mm đối với số danh nghĩa nhỏ hơn và 200 đến 600 mm đối với số danh nghĩa 20 và 32 → hữu ích để phù hợp với chiều cao dây dẫn và cách bố trí boong.
- Phạm vi đường kính con lăn: tham chiếu 160 đến 560 mm → kích thước con lăn cuối cùng tuân theo số danh nghĩa, SWL, cách sắp xếp dây và bản vẽ dự án.
- Trọng tâm bôi trơn: thiết kế bôi trơn trục và ống lót bằng đồng → hỗ trợ xoay con lăn linh hoạt và giảm độ mòn dây do tiếp xúc trượt.
- Khả năng kiểm tra: kiểm soát chất lượng đúc, NDT và kiểm tra độ bền kéo có sẵn theo yêu cầu của dự án → phạm vi kiểm tra phải được xác nhận trước khi sản xuất.
Thông số kỹ thuật chính
| danh nghĩa KHÔNG. |
SWL kN |
h Mẫu A |
h Mẫu B |
Một | b | C | d1x S1 | d2 | d3 士1 |
d4 | d5 | f |
| 1 | 10 | 200 | - | 9 | 60 | 135 | 219,1 X 12,5 | 255 | 62 | - | - | 282 |
| 400 | - | - | - | 482 | ||||||||
| 600 | - | - | - | 682 | ||||||||
| 800 | - | - | - | 882 | ||||||||
| 2 | 20 | 200 | - | 9 | 60 | 135 | 273 X 12,5 | 310 | 72 | - | - | 305 |
| 400 | - | - | - | 505 | ||||||||
| 600 | - | - | - | 705 | ||||||||
| 800 | - | - | - | 905 | ||||||||
| 3 | 30 | 200 | - | 9 | 60 | 135 | 355,6 X 12,5 | 395 | 87 | - | - | 329 |
| 400 | - | - | - | 529 | ||||||||
| 600 | - | - | - | 729 | ||||||||
| 800 | - | - | - | 929 | ||||||||
| 5 | 50 | 200 | - | 9 | 60 | 135 | 457 X 12,5 | 495 | 108 | - | - | 363 |
| 400 | - | - | - | 563 | ||||||||
| 600 | - | - | - | 763 | ||||||||
| 800 | - | - | - | 963 | ||||||||
| 8 | 80 | 200 | - | 9 | 80 | 175 | 559 X 12,5 | 595 | 127 | - | - | 411 |
| 400 | - | - | - | 611 | ||||||||
| 600 | - | - | - | 811 | ||||||||
| 800 | - | - | - | 1011 | ||||||||
| - | 1000 | 560 | 825 | 1211 | ||||||||
| 12 | 120 | 200 | - | 10 | 80 | 175 | 660X14,2 | 705 | 162 | - | - | 459 |
| 400 | - | - | - | 659 | ||||||||
| 600 | - | - | - | 859 | ||||||||
| 800 | - | - | - | 1059 | ||||||||
| - | 1000 | 660 | 925 | 1259 | ||||||||
| - | 1200 | 660 | 975 | 1459 | ||||||||
| 20 | 200 | 200 | - | 12 | 100 | 220 | 660X17,5 | 705 | 192 | - | - | 483 |
| 400 | - | - | - | 683 | ||||||||
| 600 | - | - | - | 883 | ||||||||
| - | 800 | 660 | 870 | 1083 | ||||||||
| - | 1000 | 660 | 925 | 1283 | ||||||||
| - | 1200 | 660 | 975 | 1483 | ||||||||
| - | 1400 | 660 | 10:30 | 1683 | ||||||||
| 32 | 320 | 200 | - | 12 | 100 | 220 | 813 X 16 | 865 | 232 | - | - | 553 |
| 400 | - | - | - | 753 | ||||||||
| 600 | - | - | - | 953 | ||||||||
| - | 800 | 810 | 1020 | 1153 | ||||||||
| - | 1000 | 810 | 1075 | 1353 | ||||||||
| - | 1200 | 810 | 1125 | 1553 | ||||||||
| - | 1400 | 810 | 1180 | 1753 |
|
danh nghĩa KHÔNG. |
l1 | l2 +1 -0,3 |
l3 | l4 | l5 | l6 ≈ Mẫu A |
l6 ≈ Mẫu B |
r | S2 | S3 | z ≈ |
| 1 | 174 | 38 | 70 | 20 | 80 | 10 | - | 10 | 13 | - | 2 |
| 2 | 228 | 38 | 70 | 20 | 80 | 10 | - | 10 | 13 | - | 3 |
| 3 | 310 | 38 | 70 | 20 | 90 | 10 | - | 10 | 13 | - | 3 |
| 5 | 412 | 38 | 70 | 20 | 110 | 10 | - | 10 | 13 | - | 3 |
| 8 | 504 | 45 | 80 | 30 | 130 | 15 | 13 | 15 | 16 | 15 | 3 |
| 12 | 602 | 70 | 110 | 30 | 180 | 15 | 14 | 15 | 16 | 15 | 3 |
| 20 | 585 | 81 | 130 | 40 | 200 | 20 | 22,5 | 20 | 20 | 15 | 5 |
| 32 | 740 | 131 | 180 | 40 | 240 | 20 | 20 | 20 | 20 | 15 | 5 |
Hướng dẫn tuyển chọn và yêu cầu
- Bước 1: Xác nhận tiêu chuẩn và mẫu mã yêu cầu: DIN 81907 Khuôn lăn con lăn bệ hình trụ Mẫu A, không phải bệ hình nón Mẫu B.
- Bước 2: Chọn số danh định và SWL theo cách bố trí neo, hướng dẫn dây, bản vẽ tàu và cơ sở tải trọng làm việc yêu cầu.
- Bước 3: Xác nhận chiều cao bệ mẫu A h, kích thước f tổng thể, vị trí lắp đặt boong, chiều cao dây dẫn có sẵn và khoảng trống xung quanh boong.
- Bước 4: Xác nhận con lăn, ống lót bằng đồng, trục, điểm bôi trơn, nơi tiếp cận dầu mỡ và không gian bảo trì để con lăn có thể quay trơn tru khi sử dụng.
- Bước 5: Xác nhận loại vật liệu, phạm vi kiểm tra vật đúc, phương pháp NDT, yêu cầu kiểm tra độ bền kéo, xử lý bề mặt và yêu cầu xã hội phân loại trước khi báo giá.
- Bước 6: Cung cấp số lượng, loại thùng ứng dụng, bản vẽ lắp đặt, ảnh tham khảo nếu có, điểm đến giao hàng và thời gian giao hàng yêu cầu.
Kết cấu
Con lăn đơn loại DIN 81906 | Thân con lăn bằng thép đúc | Giao diện trục và ống lót bằng đồng | Thiết kế truy cập bôi trơn / mỡ | Ống bệ hình trụ | Đế boong hàn | Bề mặt tiếp xúc dây mịn | Sơn lót tại xưởng hoặc xử lý bề mặt được chỉ định
Ưu điểm về bôi trơn, đúc và kỹ thuật
- Giao diện trục và ống lót bằng đồng được thiết kế để quay với ma sát thấp khi được bôi trơn chính xác, giúp con lăn quay theo dây neo thay vì buộc dây phải trượt trên một bề mặt cố định.
- Phải kiểm tra khả năng tiếp cận bằng mỡ và khe hở bảo trì trong quá trình lựa chọn, đặc biệt khi độ cao của bệ hoặc thiết bị boong xung quanh có thể hạn chế khả năng tiếp cận dịch vụ.
- Bề mặt con lăn bằng thép đúc nhẵn làm giảm sự tiếp xúc sắc nét của dây cục bộ. Hiệu suất mòn cuối cùng của dây cũng phụ thuộc vào loại dây, góc dây, tải trọng, độ hoàn thiện bề mặt và điều kiện bảo trì.
- Thực hành đúc có kiểm soát, kiểm tra kích thước và xử lý bề mặt giúp duy trì độ tròn của con lăn, độ thẳng trục và chất lượng bề mặt tiếp xúc với cáp.
- NDT như MT, PT, UT hoặc các phương pháp kiểm tra khác có thể được sắp xếp theo yêu cầu của loại vật liệu, thông số kỹ thuật của người mua hoặc phạm vi chứng kiến của lớp.
- Kiểm tra độ bền kéo có thể được sắp xếp cho vật liệu đúc hoặc phiếu kiểm tra có liên quan theo phạm vi đặt hàng; tiêu chuẩn thử nghiệm cần thiết và tiêu chí chấp nhận phải được xác nhận trước khi sản xuất.
- Việc bố trí bệ hình trụ phù hợp khi bản vẽ tàu chỉ định DIN 81907 Mẫu A và yêu cầu chiều cao con lăn thẳng đứng được xác định phía trên boong.
- Chi tiết hàn mặt cầu và cốt thép phải được nhà máy đóng tàu hoặc văn phòng thiết kế kiểm tra vì tấm lót bệ đỡ truyền lực phản lực của dây neo vào kết cấu boong cục bộ.
Thuộc tính tùy chỉnh
- Tiêu chuẩn: DIN 81907 Mẫu A với con lăn DIN 81906 → sử dụng khi nhà máy đóng tàu hoặc bản vẽ tàu chỉ định các dây dẫn bệ tiêu chuẩn của Đức.
- Loại: Bệ hình trụ dạng A → thích hợp cho các công trình cần trụ đỡ thẳng thay vì bệ hình nón.
- Số danh định: 1/2/3/5/8/12/20/32 → chọn theo SWL, bố trí dây và bố trí neo tàu.
- SWL: 10 đến 320 kN từ bàn được cung cấp → chỉ dựa trên cơ sở lựa chọn dây dẫn neo, không phải thông số nâng.
- Chiều cao bệ: 200/400/600/800 mm đối với hầu hết các kích thước Mẫu A và 200/400/600 mm đối với Số danh nghĩa 20 và 32 → chiều cao dây dẫn phù hợp và cách bố trí sàn.
- Thiết kế bôi trơn: Bôi trơn ống lót và trục bằng đồng → phải xác nhận khả năng tiếp cận dầu mỡ, độ khít của trục, khe hở ống lót và tình trạng bảo trì.
- Chất liệu: Thép nhẹ, thép C-Mn, thép không gỉ, thép đúc hoặc gang dạng nốt → loại vật liệu và tiêu chuẩn chính xác phải được xác nhận trước khi sản xuất.
- Xử lý bề mặt: Phun cát Sa 2.5 + sơn lót tại xưởng epoxy một lớp làm tài liệu tham khảo → lớp phủ mạ kẽm, đánh bóng hoặc tùy chỉnh có thể được thảo luận khi được chỉ định.
- Kiểm tra: Kiểm tra đúc, NDT và kiểm tra độ bền kéo có sẵn theo yêu cầu của dự án → phương pháp kiểm tra, tiêu chí chấp nhận và phạm vi chứng kiến phải được thống nhất trước khi đặt hàng.
- Yêu cầu về chứng chỉ: Có sẵn theo phạm vi đặt hàng → chứng chỉ hạng, chứng chỉ vật liệu, chứng chỉ của nhà sản xuất và kiểm tra nhân chứng phải được xác nhận trước khi báo giá.
Nó hoạt động như thế nào
Dây neo tiếp cận con lăn bệ → Con lăn quay quanh ống lót và trục bằng đồng được bôi trơn → Bề mặt con lăn nhẵn dẫn hướng dây → Giảm ma sát trượt dây và mài mòn cục bộ → Bệ truyền phản lực tới kết cấu sàn hàn
Ứng dụng
Tàu biển | Tàu thủy nội địa | Tàu chở hàng | Tàu chở dầu | Tàu chở hàng rời | Tàu container | Tàu kéo | Thuyền làm việc | Trạm neo đậu trên boong | Dự án xây dựng mới và thay thế
Chứng chỉ & Ưu điểm
Giấy chứng nhận có thể được sắp xếp theo yêu cầu của dự án, phạm vi kiểm tra, truy xuất nguồn gốc nguyên liệu và thủ tục phê duyệt của xã hội giai cấp.
Chứng nhận: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Giấy chứng nhận kiểm tra của nhà sản xuất.

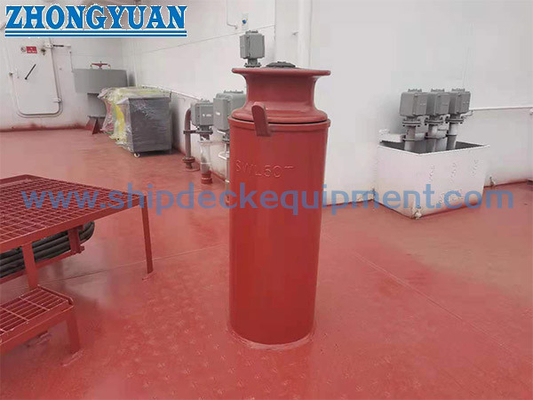

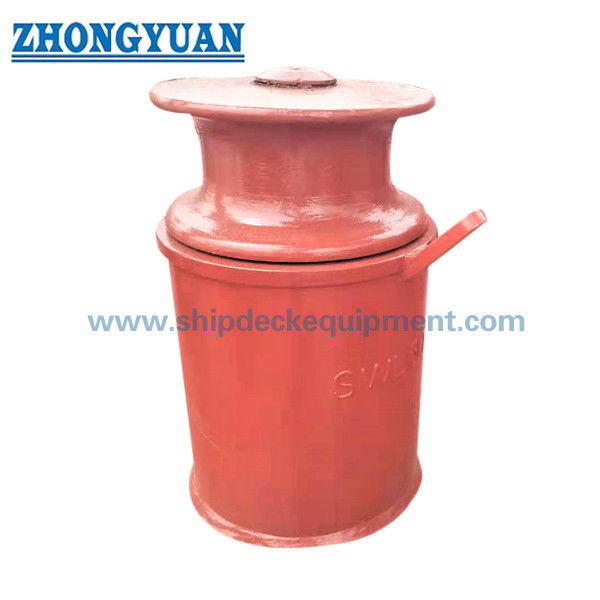

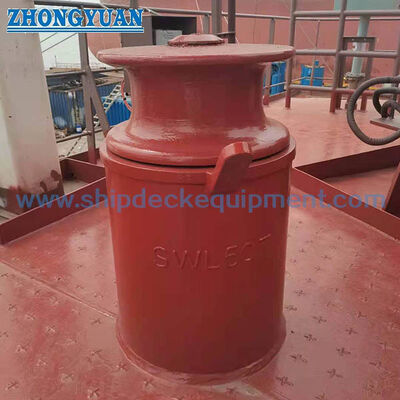

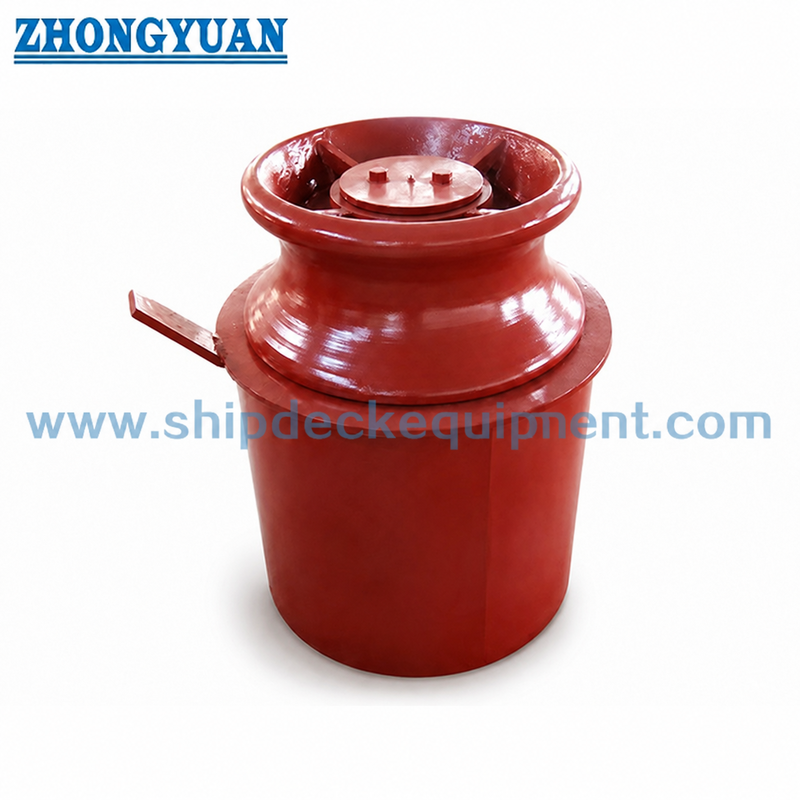

Vẽ & Hình Ảnh
Câu hỏi thường gặp
Câu hỏi 1: Nên chọn kích thước DIN 81907 Mẫu A chính xác như thế nào?
A1: Chọn số danh định theo cách bố trí neo tàu, SWL yêu cầu, góc dẫn dây, chiều cao con lăn, vị trí boong và bản vẽ nhà máy đóng tàu. Bảng được cung cấp là tham chiếu lựa chọn cho trang web; phê duyệt dự án phải tuân theo bản vẽ tàu và yêu cầu về phân loại khi áp dụng.
Câu 2: Tại sao thiết kế bôi trơn ống lót và trục bằng đồng lại quan trọng?
Câu trả lời 2: Dây buộc phải dẫn hướng dây neo thông qua chuyển động quay của con lăn chứ không phải do tiếp xúc trượt quá mức. Bôi trơn thích hợp, khe hở ống lót, căn chỉnh trục và khả năng tiếp cận dầu mỡ giúp con lăn quay trơn tru và giảm mài mòn bề mặt dây không cần thiết.
Câu 3: NDT và thử nghiệm độ bền kéo có thể được cung cấp cùng với sản phẩm không?
Trả lời 3: Có, NDT và thử nghiệm độ bền kéo có thể được sắp xếp theo yêu cầu của dự án, loại vật liệu và phạm vi kiểm tra. Phương pháp yêu cầu, tiêu chí chấp nhận, kiểm tra bằng chứng và loại chứng chỉ phải được xác nhận trước khi sản xuất.
