ISO 13755 Loại A Con lăn đơn bằng thép đúc Fairlead không có nắp đậy Thiết bị neo tàu
Thông tin chi tiết sản phẩm:
| Nguồn gốc: | Trung Quốc |
| Hàng hiệu: | Zhongyuan Marine Equipmen |
| Chứng nhận: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| Số mô hình: | tiêu chuẩn hoặc tùy chỉnh |
Thanh toán:
| Số lượng đặt hàng tối thiểu: | 1 đơn vị |
|---|---|
| Giá bán: | Based on quotation |
| chi tiết đóng gói: | Xuất khẩu pallet tiêu chuẩn hoặc đóng gói tùy chỉnh |
| Thời gian giao hàng: | Căn cứ vào yêu cầu của dự án |
| Điều khoản thanh toán: | T/T, L/C |
| Khả năng cung cấp: | Sản xuất tùy chỉnh dựa trên yêu cầu của dự án |
|
Thông tin chi tiết |
|||
| Tiêu chuẩn kỹ thuật: | ISO 13755-2012 | Kiểu: | Mẫu A không có nắp che bụi phía trên |
|---|---|---|---|
| Đường kính con lăn: | 150 ~ 500mm | Con lăn số: | Máy cuộn đơn |
| Trọng lượng cuộn: | 23~80kg | Nguyên vật liệu: | Đúc thép không gỉ, đúc thép |
| Xử lý bề mặt: | phun cát đến S2.5 + một lớp sơn lót epoxy tại xưởng, Thép không gỉ được đánh bóng, có sẵn xử lý bề m | Giấy chứng nhận phân loại: | CCS, NK, BV, ABS, DNV-GL, LR, KR, BKI, IRS, RS, v.v. |
| Làm nổi bật: | hội chợ lăn đơn 500mm hàng hải,trục lăn đơn 500mm,hội chợ lăn đơn hàng hải ISO 500mm |
||
Mô tả sản phẩm
Con lăn neo bằng thép đúc FairleadDN150-500mm | ISO 13755 Loại A Không có nắp che bụi
Tổng quan về sản phẩm
Con lăn neo bằng thép đúc ISO 13755 Loại A là một phụ kiện dẫn hướng bằng dây thẳng đứng duy nhất được sử dụng trong các bố trí dây dẫn con lăn bên tàu và dây dẫn bệ. Khi dây neo thay đổi hướng, con lăn quay quanh trục của nó để giảm mài mòn trượt ở bề mặt tiếp xúc với dây, trong khi tải trọng sinh ra được truyền qua ống lót, trục, móng, kết nối hàn và kết cấu đỡ thân tàu.
Loại A là cấu hình thép đúc không có nắp che bụi phía trên, cho phép tiếp cận trực tiếp để kiểm tra trực quan và bôi trơn. ISO 13755:2020 là phiên bản hiện tại và thay thế ISO 13755:2012. Để báo giá và sản xuất, phiên bản yêu cầu, kích thước danh nghĩa, cách bố trí dây dẫn, tỷ lệ D/d, SWL tham chiếu, thiết kế nền móng, vật liệu, lớp phủ và phạm vi chứng chỉ phải được xác nhận từ bản vẽ tàu và thông số kỹ thuật của dự án.
Thông số kỹ thuật nhanh
- Loại sản phẩm:Dây dẫn con lăn neo bằng thép đúc đơn -> dẫn hướng và chuyển hướng dây neo tàu qua bề mặt tiếp xúc với dây quay.
- Tiêu chuẩn và loại:ISO 13755 Loại A -> con lăn thép đúc không có lớp phủ bụi phía trên; ISO 13755:2020 là phiên bản hiện tại.
- Phạm vi kích thước danh nghĩa:Dn 150/200/250/300/350/400/450/500 mm -> kích thước danh nghĩa được tham chiếu đến đường kính ngoài của con lăn.
- Phạm vi SWL tham khảo:265 đến 1.942 kN tại theta = 90 độ và 186 đến 1.373 kN tại theta = 0 độ -> giá trị tham chiếu tiêu chuẩn; SWL được đánh dấu thực tế phụ thuộc vào điều kiện tải và lắp đặt đã thỏa thuận.
- Khối lượng loại A được tính toán:23 đến 360 kg/bộ -> phạm vi chính xác cho việc xử lý, đóng gói, lập kế hoạch lắp đặt và ước tính cước phí.
- Cơ sở vật chất tiêu chuẩn:Con lăn thép đúc có giới hạn chảy không nhỏ hơn 205 N/mm2; trục không nhỏ hơn 350 N/mm2; đồng thau, đồng thau hoặc ống lót tương đương.
- Tiếp xúc dây và bảo trì:Bề mặt tiếp xúc nhẵn, hoàn thiện chống ăn mòn và các bộ phận quay được bôi trơn -> hỗ trợ bảo vệ dây và chuyển động con lăn tự do.
- Cơ sở lắp đặt:Móng, mối nối hàn và cốt thép dưới boong phải được kiểm tra về tải trọng đã chọn và cách bố trí thân tàu.
Thông số kỹ thuật chính
| Kích thước danh nghĩa Dn |
D1 | D2 +2/0 |
03 +2/0 |
D | D5 H7 | R1 | R2 | R3 | R4 | H | H1 | H2 | H3 | H4 | e | ||||||||||||||||||||
| 150 | 150 | 230 | 216 | 110 | 90 | 30 | 52 | 15 | 11 | 137 | 25 | 84 | 44,7 | 43,38 | 37,7 | ||||||||||||||||||||
| 200 | 200 | 300 | 280 | 145 | 115 | 40 | 66 | 20 | 13 | 157 | 30 | 99 | 59,2 | 35,46 | 46,3 | ||||||||||||||||||||
| 250 | 250 | 370 | 340 | 165 | 135 | 50 | 80 | 25 | 15 | 177 | 32 | 105 | 73,5 | 28,33 | 55,0 | ||||||||||||||||||||
| 300 | 300 | 430 | 400 | 190 | 150 | 55 | 87 | 30 | 16 | 197 | 33 | 125 | 82,6 | 32,62 | 60,8 | ||||||||||||||||||||
| 350 | 350 | 490 | 460 | 210 | 167 | 55 | 89 | 30 | 17 | 217 | 33 | 140 | 83,7 | 49,06 | 63,7 | ||||||||||||||||||||
| 400 | 400 | 560 | 520 | 225 | 177 | 63 | 99 | 30 | 18 | 237 | 43 | 150 | 91,8 | 52,0 | 72,2 | ||||||||||||||||||||
| 450 | 450 | 620 | 590 | 245 | 190 | 63 | 101 | 30 | 19 | 257 | 43 | 162 | 92,5 | 67,07 | 7, 4 8 | ||||||||||||||||||||
| 500 | 500 | 680 | 660 | 260 | 205 | 63 | 103 | 30 | 20 | 277 | 43 | 180 | 93,0 | 82,94 | 77,6 | ||||||||||||||||||||
| Kích thước danh nghĩa Dn |
h | h1 | h2 | Đặt vít | T | T1 | N | Chiều dài chân hàn | SWL b | Trọng lượng tính toán (kg/bộ) |
|||||||||||||||||||||||||
| θ= 90° | θ= 0° | ||||||||||||||||||||||||||||||||||
| S | z1 | (kN) | (TÔI) | (kN) | (l) | Kiểu MỘT |
Loại B | ||||||||||||||||||||||||||||
| 150 | 5 | 35 | 25 | M6 | 22 | 6 | 8 | 265 | 27 | 186 | 19 | 23 | 24 | ||||||||||||||||||||||
| 200 | 5 | 38 | 35 | M6 | 26 | 6 | 10 | 441 | 45 | 314 | 32 | 42 | 43 | ||||||||||||||||||||||
| 250 | 6 | 40 | 35 | M8 | 30 | 6 | 11 | 579 | 59 | 412 | 42 | 77 | 80 | ||||||||||||||||||||||
| Kích thước danh nghĩa Dn |
D1 | D2 +2/0 |
D 3 +2/0 |
D4 | Ds H7 | R1 | R2 | R3 | R4 | H | H1 | H2 | H3 | H4 | e | ||||||||||||||||||||
| 300 | 7 | 45 | 40 | M8 | 32 | 29 | 8 | 12 | 726 | 74 | 510 | 52 | 109 | 112 | |||||||||||||||||||||
| 350 | 7 | 50 | 45 | M8 | 34 | 29 | 8 | 15 | 1040 | 106 | 736 | 75 | 154 | 160 | |||||||||||||||||||||
| 400 | 7 | 53 | 49 | MB | 36 | 30 | 12 | 17 | 1246 | 127 | 883 | 90 | 207 | 215 | |||||||||||||||||||||
| 450 | 7 | 57 | 53 | M8 | 38 | 32 | 12 | 20 | 1599 | 163 | 1 128 | 115 | 275 | 286 | |||||||||||||||||||||
| 500 | 7 | 65 | 60 | M8 | 40 | 34 | 12 | 23 | 1942 | 198 | 1 373 | 140 | 360 | 374 | |||||||||||||||||||||
Hướng dẫn tuyển chọn và yêu cầu
Bước 1: Xác nhận ISO 13755 Loại A và nêu rõ dự án yêu cầu phiên bản 2020 hiện tại hay bản vẽ cũ 2012 để có khả năng tương thích thay thế.
Bước 2: Chọn kích thước danh nghĩa Dn theo cách bố trí neo tàu, không gian lắp đặt sẵn có, đường kính dây và tỷ lệ uốn D/d cho phép của nhà sản xuất dây.
Bước 3: Xác nhận hướng dẫn dây và trường hợp tải theta áp dụng, yêu cầu đánh dấu SWL, bố trí móng hoặc bệ, cốt thép dưới boong và mặt tiếp xúc hàn.
Bước 4: Xác nhận vật liệu: con lăn thép đúc tiêu chuẩn, vật liệu trục, vật liệu ống lót hoặc bất kỳ tùy chọn vật liệu đặc biệt / thép không gỉ phi tiêu chuẩn nào phải được xem xét kỹ thuật.
Bước 5: Xác nhận xử lý bề mặt, hệ thống sơn cuối cùng, bố trí bôi trơn, phạm vi kiểm tra, truy xuất nguồn gốc vật liệu và yêu cầu xã hội phân loại trước khi báo giá.
Bước 6: Cung cấp số lượng, loại bình, vị trí lắp đặt, bản vẽ hoặc ảnh tham khảo, điểm đến giao hàng và thời gian giao hàng yêu cầu.
Kết cấu
Con lăn thép đúc | Trục | Đồng thau / ống lót bằng đồng | Đường dẫn mỡ và điểm bôi trơn | Không có nắp che bụi phía trên | Nền tảng / chỗ ngồi | Kết nối hàn với kết cấu tàu
Ưu điểm của đúc, tiếp xúc dây và lắp đặt
- Loại A sử dụng thân con lăn bằng thép đúc không có nắp che bụi phía trên lắp vào Loại B, cho phép tiếp cận trực tiếp vào khu vực trục trên và ống lót để kiểm tra và bôi trơn.
- Con lăn quay thay đổi hướng dây với ít tiếp xúc trượt hơn so với bề mặt dẫn hướng cố định, giúp giảm mài mòn khi con lăn vẫn quay tự do và được bôi trơn chính xác.
- Bề mặt tiếp xúc của dây phải nhẵn và không gồ ghề hoặc không đều có thể làm hỏng dây neo do mài mòn.
- ISO 13755 sử dụng các chi tiết lắp ráp riêng biệt cho kích thước danh nghĩa 150-250 và 300-500, vì vậy các yêu cầu thay thế phải bao gồm kích thước danh nghĩa và bản vẽ bố trí hiện có.
- Tiêu chuẩn hiện tại bổ sung thêm hướng dẫn về tỷ lệ D/d: đường kính tiếp xúc của con lăn và đường kính cáp phải được xem xét cùng nhau vì uốn cong quá mức có thể làm giảm độ bền của cáp.
- Móng và liên kết hàn phải truyền tải trọng lớn nhất đã chọn vào kết cấu thân tàu mà không bị biến dạng dẻo hoặc nứt; do đó việc gia cố sàn hoặc bệ cục bộ là một phần của việc kiểm tra lắp đặt.
- Cần có biện pháp bảo vệ chống ăn mòn bên ngoài và bôi trơn các bộ phận quay; Việc hình thành lớp phủ cuối cùng, loại dầu mỡ và khoảng thời gian bảo trì phải tuân theo thông số kỹ thuật của dự án.
Thuộc tính tùy chỉnh
- Phiên bản tiêu chuẩn:ISO 13755:2020 được đề xuất cho những yêu cầu mới -> phiên bản đã xuất bản hiện tại có từ ngữ SWL cập nhật và hướng dẫn D/d.
- Phiên bản kế thừa:ISO 13755:2012 -> chỉ sử dụng khi bản vẽ tàu hiện có, hạng mục thay thế hoặc thông số kỹ thuật của dự án yêu cầu rõ ràng phiên bản trước đó.
- Kiểu:Loại A không có nắp che bụi phía trên -> phân biệt với loại thép đúc loại B có nắp và kết cấu thép tấm loại C có nắp.
- Kích thước danh nghĩa:Dn 150-500 mm -> chọn cùng với kích thước dây, đường dẫn, không gian lắp đặt và SWL tham chiếu.
- SWL tham khảo:Hai trường hợp tải tiêu chuẩn theo góc theta -> giá trị đánh dấu thực tế được thỏa thuận theo điều kiện lắp đặt và tải thực tế.
- Cơ sở vật liệu tiêu chuẩn:Con lăn thép đúc năng suất >=205 N/mm2; trục >=350 N/mm2 năng suất; đồng thau / đồng thau / ống lót tương đương.
- Vật liệu thay thế:Thép không gỉ đúc hoặc vật liệu đặc biệt cần được xác nhận -> yêu cầu xem xét độ bền, khả năng hàn, hành vi ăn mòn, gia công và cơ sở phê duyệt.
- Xử lý bề mặt:Có thể sử dụng phun nổ Sa 2.5 cộng với sơn lót tại xưởng epoxy làm tài liệu tham khảo cho dự án -> hệ thống sơn phủ cuối cùng và DFT tuân theo thông số kỹ thuật sơn tàu.
- Yêu cầu chứng chỉ:Có sẵn theo phạm vi đặt hàng -> xác nhận chứng chỉ của nhà sản xuất, chứng chỉ vật liệu, khảo sát lớp, kiểm tra nhân chứng và đánh dấu cuối cùng trước khi báo giá.
Nó hoạt động như thế nào
Dây buộc tiếp cận con lăn -> Chịu lực trên bề mặt tiếp xúc bằng thép đúc nhẵn -> Con lăn quay quanh trục và ống lót -> Hướng của dây thay đổi giúp giảm mài mòn trượt -> Tải trọng truyền qua móng và kết cấu thân tàu hàn -> Bôi trơn và kiểm tra duy trì chuyển động quay tự do
Ứng dụng
Sắp xếp dây dẫn con lăn bên tàu | Dây dẫn cho bệ | Trạm neo đậu tàu | Thay đổi hướng dây neo | Dự án xây dựng mới | Dự án thay thế và sửa chữa
Chứng chỉ & Ưu điểm
Giấy chứng nhận có thể được sắp xếp theo yêu cầu của dự án, truy xuất nguồn gốc vật liệu, phạm vi kiểm tra và thủ tục phê duyệt của tổ chức phân loại. Tính sẵn có tùy thuộc vào phạm vi đặt hàng và sự chấp nhận của lớp.
Chứng nhận: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Giấy chứng nhận kiểm tra của nhà sản xuất.

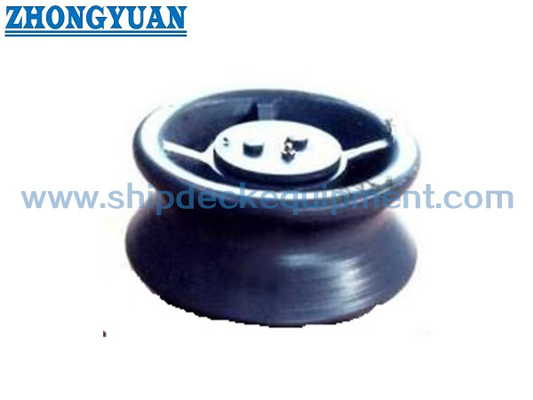

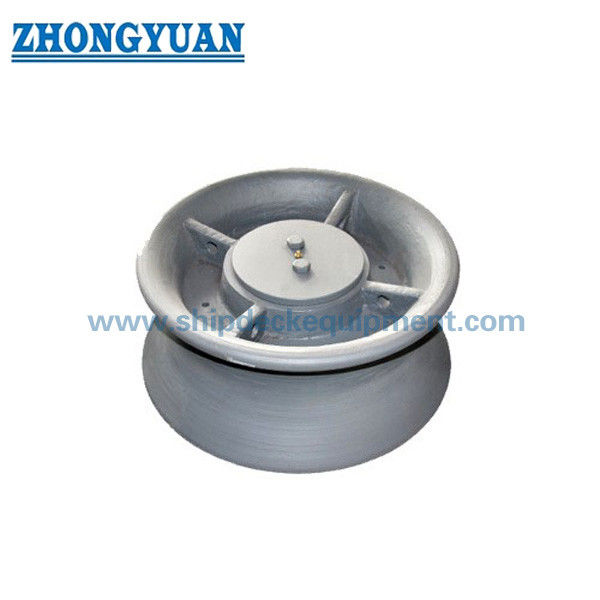

Vẽ & Hình Ảnh
Câu hỏi thường gặp
Câu hỏi 1: Câu hỏi mới nên sử dụng ISO 13755:2020 hay ISO 13755:2012?
Câu trả lời 1: ISO 13755:2020 là phiên bản hiện tại và thay thế phiên bản 2012 đã bị thu hồi. Cơ sở cũ của năm 2012 chỉ nên được sử dụng khi bản vẽ tàu hoặc yêu cầu thay thế yêu cầu cụ thể. Nêu rõ phiên bản được yêu cầu trong yêu cầu.
Câu hỏi 2: Kích thước danh nghĩa và SWL nên được chọn như thế nào?
A2: Chọn Dn cùng với đường kính dây, tỷ lệ uốn D/d, hướng dây dẫn, trường hợp tải trọng theta, sơ đồ neo tàu, móng và cốt thép dưới boong. Bảng SWL là giá trị tham chiếu; SWL được đánh dấu thực tế được thỏa thuận cho điều kiện tải và lắp đặt thực tế và không được vượt quá giá trị tiêu chuẩn.
Câu 3: Việc bảo trì nào là quan trọng đối với Loại A không có nắp che bụi?
A3: Kiểm tra xem con lăn có quay tự do không, giữ cho trục và ống lót được bôi trơn, kiểm tra khu vực phía trên lộ ra xem có bị nhiễm bẩn hoặc ăn mòn không, đồng thời kiểm tra bề mặt tiếp xúc với dây xem có gồ ghề hoặc hư hỏng không. Loại B nên được xem xét khi dự án đặc biệt yêu cầu lớp che bụi phía trên.
