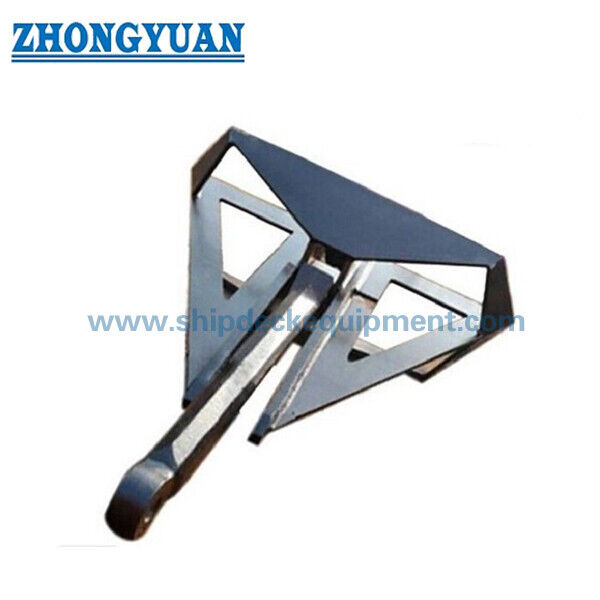

Mỏ neo cánh lật hàn Delta HHP cho hệ thống neo ngoài khơi | 300–27.500 kg

Flipper hàn Delta HHP neo cho hệ thống đậu tàu ngoài khơi

Tổng quan sản phẩm

Các hàn Flipper Delta neo sức mạnh giữ cao được cung cấp cho ngoài khơi mooring, tháo ván, ốc cầu mooring, và các dự án cấu trúc nổi nơi thâm nhập đáy biển, giữ hiệu quả,kết nối chuỗi neo, vận chuyển xử lý, và chứng nhận dự án là yếu tố lựa chọn trung tâm.và cấu trúc ổn định để hỗ trợ cài đặt được kiểm soát và thâm nhập vào đất đáy biển phù hợp.

Trang này bao gồm trọng lượng neo danh nghĩa từ 300 đến 27.500 kg bằng cách sử dụng kích thước A F từ dữ liệu danh mục được cung cấp.Lựa chọn cuối cùng nên dựa trên phân tích đậu tàu dự án, tải trọng giữ cần thiết, đáy biển hoặc dữ liệu địa kỹ thuật, góc đường đậu, phương pháp lắp đặt, giao diện xích neo và dây xích, bản vẽ được nhà sản xuất phê duyệt,và lớp hoặc phạm vi kiểm tra của bên thứ ba cần thiếtSản phẩm được cung cấp thông qua các đối tác nhà máy gắn kết đủ điều kiện; nguồn sản xuất và phạm vi chứng chỉ được xác nhận cho mỗi đơn đặt hàng.

Thông số kỹ thuật nhanh

• Loại sản phẩm: Phương tiện anch cao Flipper Delta → cấu hình fluke mở cho các hệ thống anch ngoài khơi và liên quan đến tháo vát.
• Phạm vi trọng lượng danh nghĩa: 300 ≈ 27.500 kg → phạm vi lựa chọn rộng cho các sắp xếp đậu tạm thời hoặc vĩnh viễn cụ thể cho dự án.
• Xây dựng: Bộ máy và thân máy được hàn bằng tấm → chất lượng vật liệu, chi tiết hàn, NDT và dung sai kích thước phải tuân theo bản vẽ được phê duyệt.
• Nguyên tắc giữ: Khu vực fluke nhúng huy động sức đề kháng đáy biển → Capacity giữ thực tế phụ thuộc vào đất, độ sâu thâm nhập, góc đường, lắp đặt và phân tích neo.
• Giao diện dây chuyền neo: Kích thước kết nối F được bao gồm trong bảng cung cấp → dây chuyền cuối cùng, xoay, liên kết cuối cùng và khả năng tương thích chuỗi phải được kiểm tra bằng cách vẽ.
• Xử lý và vận chuyển: Phân tích hoặc giao hàng phân chia có thể có sẵn → Phương pháp lắp ráp và yêu cầu giá neo phụ thuộc vào thiết kế nhà máy được chọn.
• Điều trị bề mặt: Lớp phủ nhựa đen, sơn chống ăn mòn hoặc lớp phủ quy định theo dự án → hệ thống cuối cùng nên xem xét thiệt hại vận chuyển, dịch vụ ngâm và yêu cầu kiểm tra.
• Chứng nhận: Kiểm tra lớp và chứng chỉ có thể được sắp xếp theo thiết kế được phê duyệt và phạm vi đặt hàng → không phải tất cả các chứng chỉ của xã hội đều được cung cấp tự động.

Các thông số kỹ thuật chính

Hướng dẫn lựa chọn và điều tra bãi đậu biển

Bước 1: Xác nhận ứng dụng: đơn vị ngoài khơi, tàu khoan, phao đậu, xây dựng trải rộng, cấu trúc nổi, đậu tạm thời hoặc đậu vĩnh viễn,cùng với độ sâu nước và tuổi thọ dự kiến.

Bước 2: Cung cấp tải trọng giữ neo cần thiết từ phân tích đậu dự án, bao gồm trường hợp tải trọng thiết kế, các yếu tố an toàn, yêu cầu, loại đường đậu và cơ sở môi trường nếu có.

Bước 3: Cung cấp thông tin về đáy biển hoặc địa kỹ thuật, bao gồm loại đất, hồ sơ lớp, dữ liệu cường độ hoặc mật độ, độ dốc đáy biển và các trở ngại được biết,vì hiệu suất thâm nhập và giữ phụ thuộc vào đất.

Bước 4: Xác nhận trọng lượng neo danh nghĩa, hình học neo được phê duyệt, cài đặt fluke-to-shank, phương pháp xử lý neo, lớp và đường kính của chuỗi, đường kết thúc, xích, xoay,và kích thước kết nối cần thiết.

Bước 5: Xác nhận chất lượng vật liệu, tiêu chuẩn sản xuất, quy trình hàn, phạm vi NDT, dung sai kích thước, đánh dấu, truy xuất, bảo vệ chống ăn mòn,và liệu việc tháo lắp vận chuyển hoặc thùng neo có cần thiết hay không.

Bước 6: Xác nhận sự chấp thuận và phạm vi thử nghiệm trước khi báo giá: bản vẽ được chấp thuận, HHP hoặc chỉ định lớp khác, thử nghiệm bằng chứng, giấy chứng nhận vật liệu, giấy chứng nhận nhà sản xuất, nhân chứng khảo sát,và gói tài liệu cuối cùng.

Bước 7: Cung cấp số lượng, tên dự án hoặc tàu, đích giao hàng, ngày giao hàng yêu cầu, hạn chế đóng gói, giới hạn nâng và xử lý và bản vẽ đậu tàu hoặc GA có liên quan.

Xây dựng neo và kết nối

Welded open fluke assembly | Central shank | Crown / hinge and stabilizing geometry | Chain or shackle connection point | Project-specific fluke setting | Optional transport-disassembly arrangement | Protective coating

Đặc điểm thâm nhập, giữ và xử lý

• Xây dựng fluke mở cho phép đất đáy biển chảy xung quanh neo trong khi đặt và hỗ trợ thâm nhập dần khi hình học phù hợp với tình trạng đất.
• Một khu vực fluke hiệu quả tương đối lớn phát triển sức đề kháng đất sau khi nhúng, đó là cơ sở chính cho khái niệm sức giữ cao.
• Địa hình ổn định được thiết kế để giảm lăn không kiểm soát và giúp các flukes duy trì định hướng thâm nhập phù hợp trong thời gian kéo cài đặt.
• Khả năng giữ thực tế không chỉ được xác định bởi trọng lượng neo; nó bị ảnh hưởng bởi hồ sơ đất, độ sâu thâm nhập, góc ngắm, nâng đường dây, tải trọng lắp đặt, hình học neo,và các yếu tố an toàn thiết kế được chọn.
• Sự sắp xếp fluke-to-shank nên được chọn hoặc xác nhận cho đáy biển dự án và thiết kế được phê duyệt.Không nên gán giá trị giữ chung cho một bản ghi danh mục mà không có xác minh dự án.
• Việc triển khai, đặt bằng chứng, thu hồi, xử lý sàn và vận chuyển đòi hỏi một quy trình xử lý neo cụ thể cho dự án phù hợp với trọng lượng neo, thiết bị tàu, điểm nâng,và sắp xếp kết nối.

Sản xuất, thử nghiệm và kiểm soát nguồn cung

• Sản xuất hàn đòi hỏi phải kiểm soát việc cắt tấm, hình thành, điều chỉnh, sắp xếp chân và chân, và kiểm tra kích thước để duy trì hình học được phê duyệt.
• Các thông số kỹ thuật được cung cấp liệt kê thép nhẹ và thép không gỉ; chất lượng cuối cùng, tính chất cơ học, khả năng hàn, độ dẻo dai, khả năng ăn mòn và sự chấp nhận lớp phải được xác nhận.Các neo HHP thường phụ thuộc vào các thông số kỹ thuật vật liệu có độ bền cao hoặc độ kéo cao được phê duyệt hơn là mô tả vật liệu chung.
• WPS / PQR, trình độ của thợ hàn, kiểm soát nhiệt trước và nhiệt đầu vào và NDT của các dây hàn quan trọng nên tuân theo kế hoạch kiểm tra sản xuất và lớp được phê duyệt.
• Kiểm tra bằng chứng, xác minh sức mạnh giữ, kiểm tra vật liệu và sự tham dự của nhà khảo sát phụ thuộc vào dự án và lớp học.Chúng nên được xác định trước khi mua và không được cho là các sản phẩm tiêu chuẩn.
• Kết nối chuỗi phải được kiểm tra như một đường tải hoàn chỉnh, bao gồm kết nối neo, chốt xích, liên kết cuối, xoay hoặc tiền thân, lớp chuỗi và bất kỳ chuyển đổi kích thước nào.
• Vì sản phẩm này được cung cấp thông qua các đối tác nhà máy, báo giá nên xác định nguồn sản xuất, bản vẽ được phê duyệt, nhà phát hành chứng chỉ, phạm vi thử nghiệm,và khả năng truy xuất nguồn gốc tài liệu áp dụng cho chỗ neo được cung cấp.

Các thuộc tính tùy chỉnh

• Loại sản phẩm: ốc vít Flipper Delta HHP → ốc vít mở được chế tạo cho các ứng dụng đậu ở ngoài khơi và tháo vát.
• Tình trạng cung cấp: Nhà phân phối / cung cấp dự án → sản phẩm được lấy từ các nhà sản xuất neo đủ điều kiện và không được trình bày là sản xuất trong nhà.
• Trọng lượng danh nghĩa: 300 ≈ 27.500 kg → chọn theo yêu cầu giữ kỹ thuật, tình trạng đáy biển, phương pháp lắp đặt và thiết kế neo đã được phê duyệt.
• Xây dựng: Xây dựng thép hàn → hình học quan trọng, chất lượng hàn, NDT và kiểm soát kích thước tuân theo bản vẽ và kế hoạch kiểm tra đã được phê duyệt.
• Vật liệu: thép nhẹ / thép cường độ cao được phê duyệt dự án; thép không gỉ phải được xác nhận → yêu cầu chấp nhận lớp và lớp chính xác trước khi đặt hàng.
• Khả năng giữ: Trọng lượng danh nghĩa cụ thể cho dự án không được chuyển đổi trực tiếp thành tải lượng giữ được đảm bảo mà không cần đậu và xác minh địa kỹ thuật.
• Kết nối chuỗi: Kích thước F cộng với chi tiết kết nối đã được phê duyệt → đường kính chuỗi, lớp, liên kết cuối, xích và xoay phải được xác nhận là một hệ thống.
• Điều trị bề mặt: Sơn nhựa đen, sơn chống ăn mòn hoặc lớp phủ tùy chỉnh → lớp phủ cuối cùng và kiểm tra theo phơi sáng và thông số kỹ thuật của dự án.
• Yêu cầu chứng chỉ: Có sẵn theo phạm vi dự án → thiết kế được phê duyệt, thử nghiệm bằng chứng, khảo sát lớp học và tài liệu phải được nêu trong thông số kỹ thuật mua hàng.

Làm thế nào nó hoạt động

Anchor is deployed with the flukes oriented toward the seabed → A controlled setting pull stabilizes and rotates the anchor into the penetration direction → Open fluke geometry enters the soil → Embedded fluke area mobilizes seabed resistance → Mooring load transfers through the shank and connector into the anchor chain → Retrieval follows the approved anchor-handling procedure

Ứng dụng

Offshore temporary mooring systems | Dredgers and marine construction spreads | Mooring buoys | Floating pontoons and marine structures | Offshore units subject to project design | Anchor-and-chain replacement packages

Chứng nhận và phạm vi cung cấp

Kiểm tra phân loại và chứng nhận có thể được sắp xếp theo kiểu hoặc thiết kế dự án được phê duyệt, phê duyệt của nhà sản xuất, khả năng truy xuất nguồn gốc vật liệu, yêu cầu kiểm tra bằng chứng,và sự tham dự của nhà khảo sát. Có sẵn tùy thuộc vào xác nhận đơn đặt hàng và phê duyệt lớp; tất cả các chứng chỉ được liệt kê không được cung cấp tự động.

Chứng chỉ: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Chứng chỉ kiểm tra nhà sản xuất.

Phạm vi cung cấp phối hợp tùy chọn có thể bao gồm chuỗi neo, dây chuyền neo D-shackle hoặc kết nối dự án, xoay / tiền thân, giá neo, chứng chỉ thử nghiệm, kế hoạch đóng gói và sắp xếp vận chuyển,tùy thuộc vào các thông số kỹ thuật đã được xác nhận.

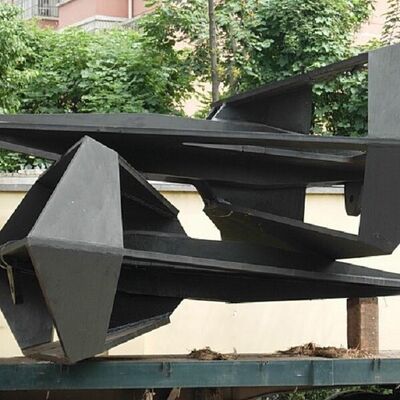

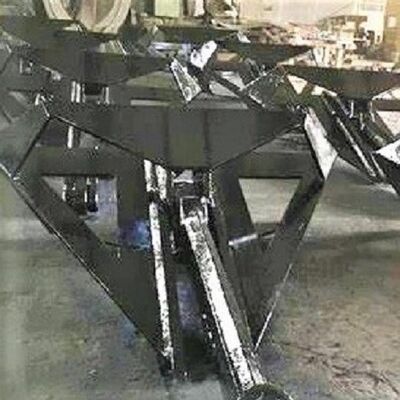

Hình vẽ & Ảnh

Câu hỏi thường gặp

Q1: Làm thế nào để chọn trọng lượng neo Flipper Delta chính xác?

A1: Sử dụng tải trọng giữ yêu cầu từ phân tích neo cùng với dữ liệu đáy biển, góc đường, phương pháp lắp đặt, hình học neo và các yếu tố an toàn dự án.Trọng lượng neo danh nghĩa chỉ là một đầu vào lựa chọn và không nên được coi là công suất giữ đảm bảo.

Câu 2: Mô tả HHP có cung cấp một giá trị sức mạnh giữ phổ biến không?

A2: Không. HHP là một thiết kế neo hoặc loại phê duyệt, không phải là một chỉ số kN duy nhất áp dụng cho mọi đáy biển và lắp đặt.và yêu cầu lớp phải được xác nhận cho dự án.

Q3: Có thể cung cấp dây chuyền neo và dây chuyền neo như một gói phù hợp?

A3: Vâng, việc cung cấp có thể được phối hợp khi đường kính chuỗi và lớp, tổng chiều dài, đường kết thúc, dây xích, xoay, phạm vi kiểm tra và chứng nhận, bảo vệ chống ăn mòn, đóng gói,và các yêu cầu giao hàng được cung cấpCác bản vẽ kết nối neo phải được kiểm tra trước khi báo giá cuối cùng.
